特長

• デバイスとの接続を提供するAzureまたはAWSのIoTクラウドサービスと接続可
• 遠隔地からBACnetおよびModbus/TCP※機器の監視・制御が可能
  　　（※Modbus/TCPはAWS版では未対応であり、将来開発予定）
• リアルタイムにBACnetおよびModbus/TCP値の監視が可能
• 目的/用途に合わせたシステムをマルチベンダーで構築可能
• IoTHub/IoTCoreの機能によりデバイス認証・暗号化通信などの総合的な
  セキュリティを活用した通信を実施
• クラウドへのアクセスとして、LANケーブル・Wi-Fi・nanoSIMを使用した
  携帯電話通信からの自由な選択が可能
• 国内で使用されているBACnet規格に対応

できること

■BACnet対応版

• BACnet経由で読み出したBACnetオブジェクトのプロパティの値を
  IoTHub/IoTCoreにJSONフォーマット形式で通知
• IoTHub/IoTCoreから指定したBACnetデバイスのオブジェクトのプロパティに値をセット

■Modbus/TCP対応版（BACloud-GA-AZのみ）

• Modbus/TCP経由で読み出したModbusレジスタの値を
  IoTHub/IoTCoreにJSONフォーマット形式で通知
• IoTHub/IoTCoreから指定したModbus/TCPレジスタに値をセット

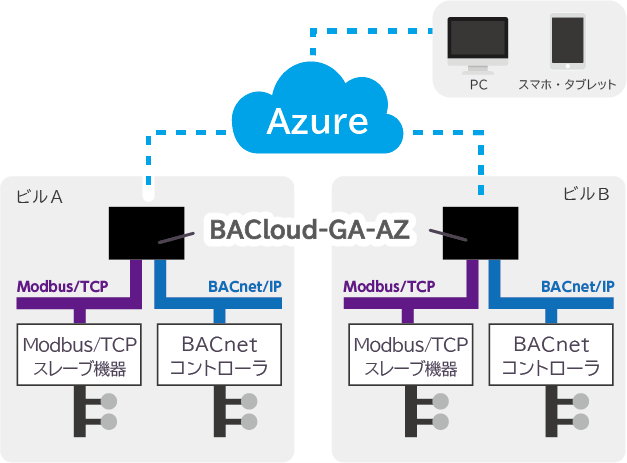

システム構成（BACloud-GA-AZ）

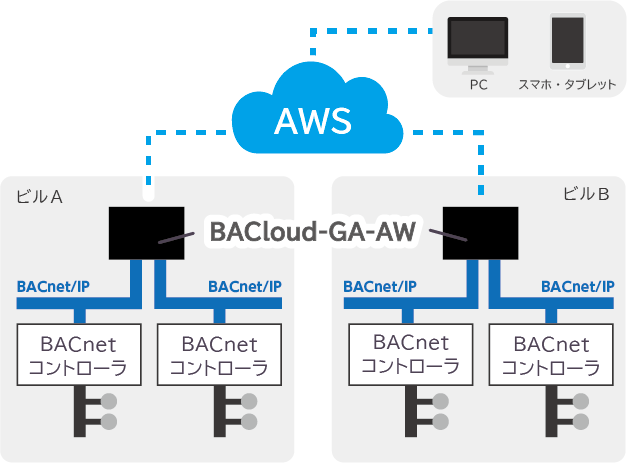

システム構成（BACloud-GA-AW）

納品物

　　　　 　 　　　　　　　　 　　　　　　　　 　　　　　　　　 　　　　 　　　　　　　 　　　　　　　　 　　　　　　　　 　　　　 　　　　 　　　　　　　 　　　　　　　　 　　　　　　　　 　　　　 　　　　 　　　　　　　 　　　　　　　　 　　　　　　　　 　　　　 　　　　 　　　　　　　 　　　　　　　　 　　　　　　　　 　　　　

項目	数量	内容
本体ユニット	1	BACloud-GA※HW Ver.Cの本体です。
DINレール取付用金具	1	本製品をDINレールに取り付けるためのアタッチメント金物です。
ウォールマウント用金具	1	ウォールマウント用のアタッチメント金物です。
給電用コネクタ	1	DC電源（DC12～30V）から直接給電する場合に利用するコネクタです。
ACアダプター	1	本製品に電源を供給するためのものです。
Wi-Fiアンテナ	2	本製品でWiFi通信を使用する場合にご使用ください。

ご用意いただくもの

　 　　 　　 　　 　　

品名	数量	用途
LANケーブル	2	BACnetシステムと接続するために使用します。 ※クラウド側との接続をEthernetで行う場合は2本ご用意ください。 　　　　 リモートデスクトップへの接続のために使用します。 ※クロス・ストレートどちらも使用可能です。
PC（Windows）	1	リモートデスクトップ用に使用します。
Azure IoT Hub （BACloud-GA-AZ）	必要数	クラウドシステムの構築に使用します。
AWS IoT Hub （BACloud-GA-AW）	必要数	クラウドシステムの構築に使用します。

一般仕様

　　

項目	仕様
外部インターフェース	USB3.2 Gen2 x2 USB Type-C x1 RJ45 (Intel® I226IT 2.5GbE) x2
電源入力	DC12V～30V
画面出力	HDMI 1.4 x1 　 USB Type-C (DP Altモード) x1
外形寸法	120(W) x 120(D) x 56(H) [mm]
質量	1kg

使用環境条件

項目	仕様
使用周囲温度	-40～70℃
保存周囲温度	-40～85℃
相対湿度	40℃, 95% 　※結露なきこと
耐振動	5Grms/10~500Hz, IEC 60068-2-6
耐衝撃	50G, 11 msec, IEC 60068-2-27
防水防塵	IP30
認証規格	CE, FCC Class A, EN62368-1

BACnet規格

　 　 　 　 　

規格	対応
ANSI/ASHRAE Standard 135-2004	✔
ANSI/ASHRAE Standard 135-2010	✔
ANSI/ASHRAE Standard 135-2012	✔
ANSI/ASHRAE Standard 135-2016	✔
IEIEJ-P-0003:2000
IEIEJ-P-0003:2000アデンダムa	✔
IEIEJ-G-0006:2006アデンダムa	✔
IEIEJ-G-0006:2017	✔
IEIEJ-G-0006:2019	✔

（更新日：2023年7月）

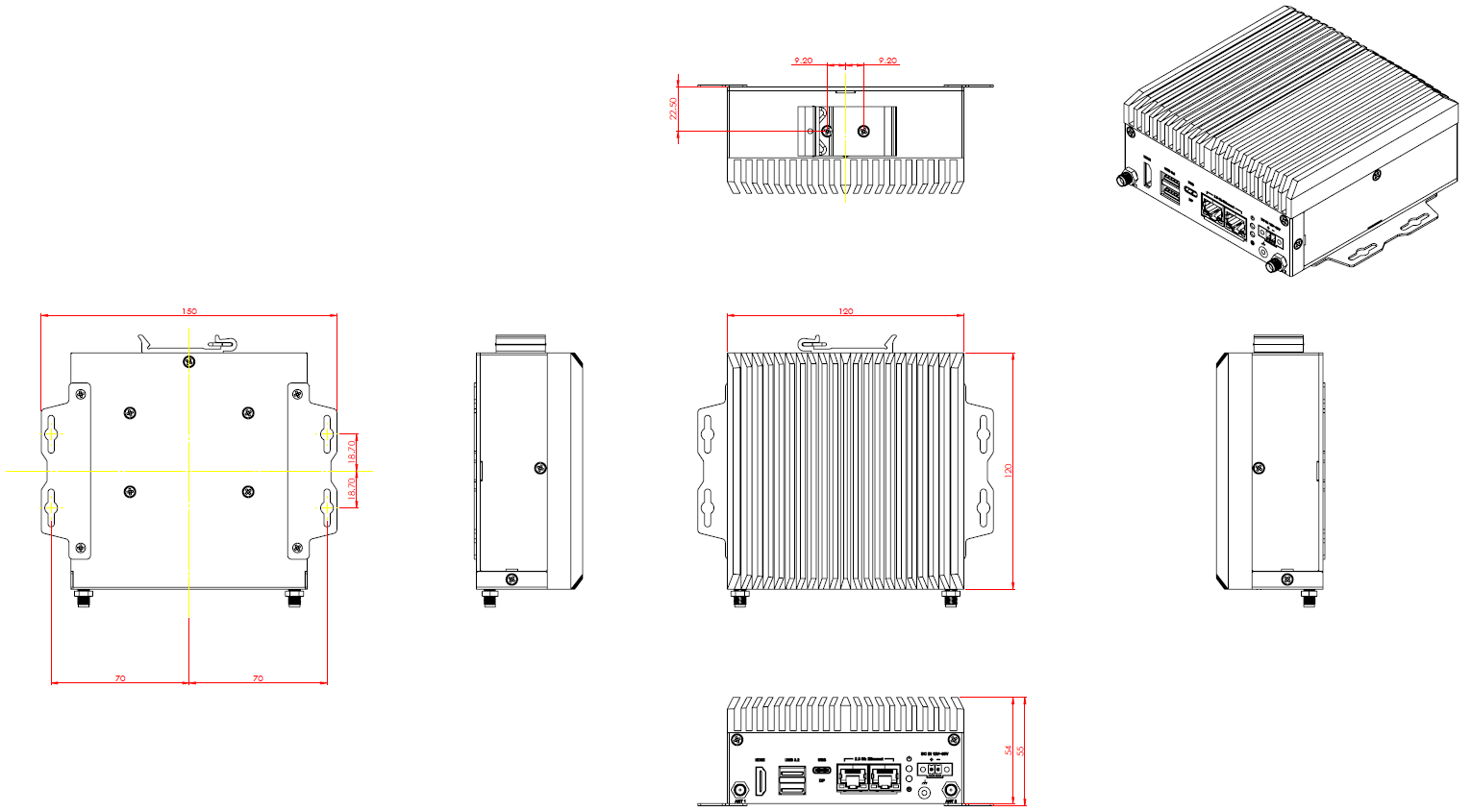

単位：mm

本体ユニット
