LONWORKS接続用BACnetゲートウェイ装置(2CH版)

型名 BL750
納期 ━(生産終了品)
発売 2009年6月
概要 BACnetとLONWORKSの両方に接続し両方のネットワーク間で通信できるようにプロトコルの変換を行うゲートウェイ装置

特長

  • LONWORKSネットワークシステムをBACnetへ接続
  • 国内の主要なBACnet規格をすべて網羅
  • Webブラウザ(Internet Explorerのみサポート)からユニットの設定が可能。特別な設定ツールは不要
  • LONWORKSネットワークとBACnetオブジェクトプロパティの関連付けが容易に可能
  • IPv6プロトコルに対応
  • 電源が遮断された場合にも、BACnetオブジェクトの値を保持

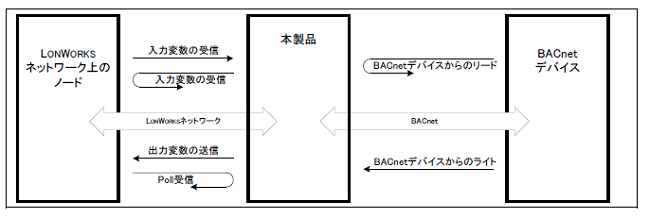

データ構造

納品物

項目 数量 内容
ユニット本体 1 専用の箱に梱包し納品
電源ユニット 1 ※オムロン製型名:S8VS-01505の電圧を5.2Vに調整し納品いたします。現在は弊社専用の電源ユニットは提供しておりません。
LONWORKS用ネットワークコネクタ 2 LONWORKSのコネクタ用
CD-R 1 マニュアル、ユーザー様のご登録用紙を格納

ご用意いただくもの


品名 数量 用途
電源ケーブル 1 電源ユニットへ100V電源を供給するためのケーブルです。
LANケーブル 1 BACnetシステムと接続するために使用します。
LONWORKSネットワーク終端 1 LONWORKSネットワークを構築します。
LonMaker 1
ツイストケーブル 1
LANケーブル 1 本製品とPCを接続するために使用します。 ※クロス・ストレートどちらも使用可能
パソコン(Windows) 1コンフィギュレーション機能を表示するために使用します。
ドキュメント『LONMARKRSNVT Master List』 1 本書のデータ変換機能を理解するために使用します。(http://www.echelon.com/ よりダウンロードできます)

一般仕様

項目 仕様
伝送仕様 コネクタ形状 RJ45
データ転送速度 100/10Mbps
通信モード 全二重/半二重
転送方法 ベースバンド
伝送仕様(LONWORKS通信) コネクタ形状 本製品専用コネクタ
チャンネル数 2チャンネル
データ転送速度 78kbps
最大ケーブル長 400m(詳細は、LONWORKS FTT-10A Free Topology Transceiver User’s Guideを参照してください。記載のものはEBT0.65mm×1p(富士電線㈱製 ICT 0.65mm×1p)相当のツイストペア線を使用した場合の参考であり、各ノードのスタブを含みます)
最大ノード接続数 126ノード(63ノード×2CH)(本製品を含まず)
バインドができる出力ネットワーク変数のノード接続数 30ノード(15ノード×2CH)
リチウム電池寿命 約半年(電源遮断時のトータル時間)
内部メモリ 32MB
消費電流 DC5V 0.6A以下
外形寸法 151mm(H)×60.0mm(W)×123.5mm(D)
質量 0.82Kg

使用環境条件(本体ユニット)

項目 仕様
使用周囲温度 0~45℃
使用周囲湿度 10~90%RH  ※結露なきこと
保存周囲温度 -5~60℃
保存周囲湿度 10~90%RH  ※結露なきこと
使用雰囲気 腐食性ガスがなく、じんあいがひどくないこと
冷却方式 自冷
使用標高 2,000m以下
設置場所 制御盤内
ノイズ耐量 AC100Vライン:ノイズ電圧1500Vp-p ノイズ幅1μS ノイズ周波数45HZ
絶縁抵抗 AC入力端子一括、FG間DC500V 絶縁抵抗計にて10MΩ以上

BACnet規格


規格 対応
ANSI/ASHRAE Standard 135-2004
ANSI/ASHRAE Standard 135-2010 ×
IEIEJ-P-0003:2000
IEIEJ-P-0003:2000アデンダムa
IEIEJ-G-0006:2006アデンダムa

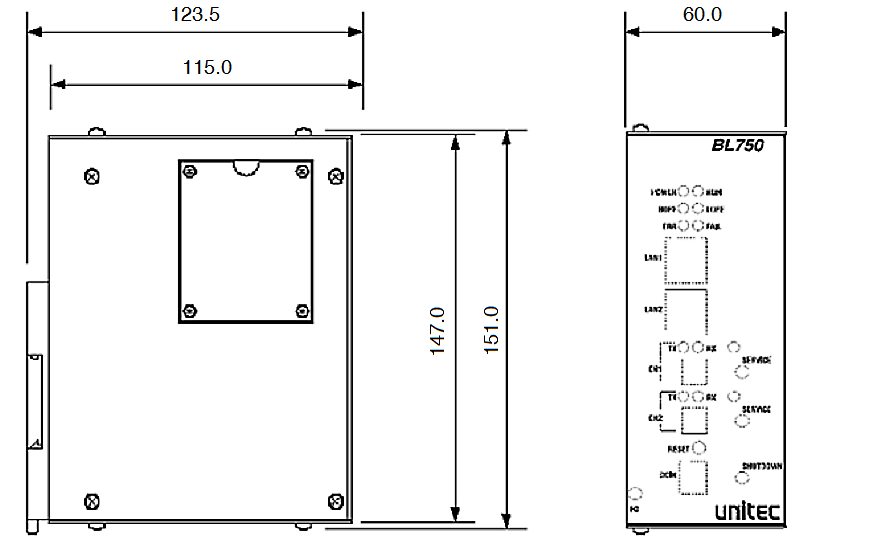

単位:mm

フライヤー ダウンロード

製品 ダウンロード
BL750
