BACnet/IP接続用Modbus/TCPゲートウェイ装置

型名 BM760TS
納期 別途ご相談
発売 2021年6月
概要 BACnet/IPをModbus/TCPに接続し、 Modbusのスレーブとして動作するゲートウェイ装置です。BACnet情報をModbus/TCPで監視・制御することができます。
規格 RoHS

特長

  • Modbus機器からBACnetコントローラーへの制御が可能
  • 定期ポ-リングやCOV・EventによるBACnet機器の値の監視が可能
  • Modbus経由でBACnet機器の生存監視が可能
  • 本製品のBACnetシステムへの参入離脱をModbus経由で制御可能
  • Modbus経由でBACnet機器の時刻同期が可能
  • 内蔵Webサーバで簡単設定
  • 国内で使用されているBACnet規格に対応

できること

  • BACnet経由で受信した値を、紐付けされたModbusのアドレスにセット
  • Modbus経由で書き込まれたレジスタの値を、紐づけされたBACnetオブジェクトのPresentValueまたはValueSetにセット

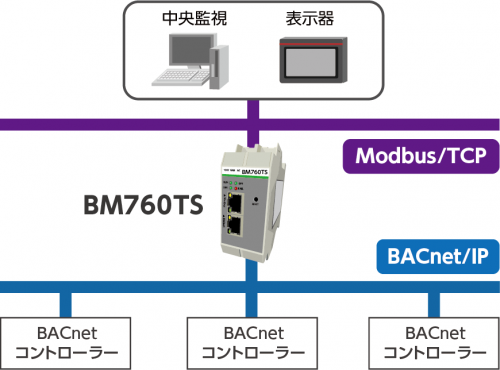

システム構成

納品物


項目 数量 内容
本体ユニット 1 BM760TSの本体です。
電源コネクタ 1 本製品と電源を接続するためのものです。
CD-R 1以下を格納しています。
  • マニュアル
  • BACnet通信仕様書
  • ユーザ様ご登録用紙
  • ご用意いただくもの

    品名 数量 用途
    電源(DC24V) 1 本製品に電源を供給するためのものです。
    LANケーブル 2
    • 本製品とModbusシステムを接続するために使用します。
    • 本製品と設定用PCを接続するために使用します。
      ※クロス・ストレートどちらも使用可能です。
    設定用PC 1 IEに接続し、本製品の設定を行うためのPCです。
    ※Webサーバーを内蔵しており、LANケーブルで本製品とPCを接続することでIE(InternetExplorer)経由での設定が可能です。

    一般仕様


    項目 仕様
    伝送仕様 コネクタ形状 RJ45
    データ転送速度 100/10Mbps
    転送モード 全二重/半二重
    転送方法 ベースバンド
    BACnet入出力点数 制限なし
    消費電流 DC24V 160mA
    外形寸法 99mm(H)×35mm(W)×114.5mm(D)
    質量 164.6g
    設置方法DINレール上に設置

    使用環境条件

    項目 仕様
    使用周囲温度 0~55℃
    使用周囲湿度 10~90%RH  ※結露なきこと
    保存周囲温度 -20~65℃
    保存周囲湿度 10~90%RH  ※結露なきこと
    使用雰囲気 腐食性ガスがなく、じんあいがひどくないこと
    使用標高 2,000m以下
    設置場所 制御盤内
    ノイズ耐量 IEC61000-4-4規格準拠試験:レベル3
    IEC61000-4-2規格準拠試験:レベル4

    BACnet規格


    規格 対応
    ANSI/ASHRAE Standard 135-2004
    ANSI/ASHRAE Standard 135-2010
    ANSI/ASHRAE Standard 135-2012
    IEIEJ-P-0003:2000
    IEIEJ-P-0003:2000アデンダムa
    IEIEJ-G-0006:2006アデンダムa
    IEIEJ-G-0006:2017

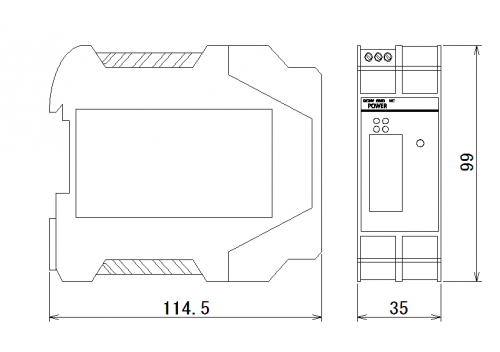

    単位:mm

    本体ユニット

    フライヤー ダウンロード

    製品 ダウンロード
    BM760TS

    技術資料

    下記資料のご請求は、こちらからお申込みください。
    • マニュアル
    • BACnet通信仕様書
