クラウド接続用BACnet・Modbus/TCPゲートウェイ装置

型名 BACloud-GA-AZ(Microsoft Azure版)
BACloud-GA-AW(Amazon Web Services版)
納期 ご発注後2週間(標準納期)
発売 BACloud-GA-AZ:2019年12月
BACloud-GA-AW:2023年3月
概要 クラウド(MicrosoftのAzureまたはAWS(Amazon Web Services))と、BACnetおよびModbus/TCPシステムを接続するゲートウェイ装置です。遠隔地から複数拠点のBACnet機器の監視・制御をすることができます。

特長

  • デバイスとの接続を提供するAzureまたはAWSのIoTクラウドサービスと接続可
  • 遠隔地からBACnetおよびModbus/TCP機器の監視・制御が可能
  • リアルタイムにBACnetおよびModbus/TCP値の監視が可能
  • 目的/用途に合わせたシステムをマルチベンダーで構築可能
  • IoTHub/IoTCoreの機能によりデバイス認証・暗号化通信などの総合的な
    セキュリティを活用した通信を実施
  • クラウドへのアクセスとして、LANケーブル・Wi-Fi・nanoSIMを使用した
    携帯電話通信からの自由な選択が可能
  • 国内で使用されているBACnet規格に対応

できること

  • BACnet経由で読み出したBACnetオブジェクトのプロパティの値をIoTHub/IoTCoreにJSONフォーマット形式で通知
  • IoTHub/IoTCoreから指定したBACnetデバイスのオブジェクトのプロパティに値をセット

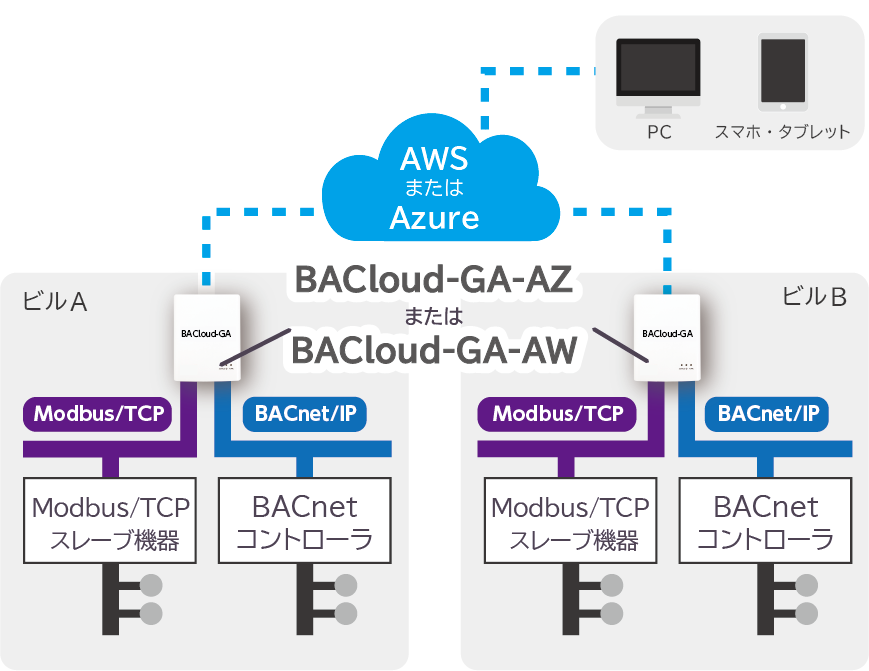

システム構成

納品物


項目 数量 内容
本体ユニット 1 BACloud-GAの本体です。
放熱・設置ブラケット(ねじ付き)1周囲温度が40℃を超える環境に本体ユニットを設置する場合、もしくはDINレール取付足を本体ユニットに取り付ける場合にご使用ください。
ネジ止め式DINレール取付足(ねじ付き)1本製品をDINレールに設置する場合にご使用ください。
ACアダプター1本製品に電源を供給するためのものです。
外部アンテナ1本製品をモバイル回線で使用する場合にご使用ください。
CD-R 1以下を格納しております。
  • マニュアル
  • BACnet通信仕様書
  • ユーザ様ご登録用紙
  • ご用意いただくもの


    品名 数量 用途
    LANケーブル 1
  • 本製品とBACnetシステムを接続するために使用します。
    ※クラウドとの接続に本製品のモバイル回線を使用しない場合は2本ご用意ください。
  • リモートデスクトップへの接続のために使用します。
    ※クロス・ストレートどちらも使用可能です。
  • PC(Windows) 1 リモートデスクトップ用に使用します。
    nanoSIM 1 モバイル回線でAzureと接続する場合にご用意ください。
    Azure IoTHub 1 クラウドシステムの構築に使用します。

    一般仕様


    項目 仕様
    外部インターフェース
  • RJ45×2(BACnet通信用×1、クラウド接続用×1)
    ※10BASE-T/100BASE-TX/1000BASE-T
  • WLAN 802.11a/b/g/n/ac
  • LTE/3G
  •
    BACnet入出力点数 制限なし
    消費電流 AC100V 500mA
    外形寸法 25mm(H)×91.9mm(W)×114.8mm(D)
    質量 160g
    設置方法DINレール上に設置(推奨)

    使用環境条件

    項目 仕様
    使用周囲温度 -20~60℃
    使用周囲湿度 10~80%RH ※結露なきこと
    保存周囲温度 -30~70℃
    保存周囲湿度 10~90%RH ※結露なきこと
    使用雰囲気 腐食性ガスがなく、じんあいがひどくないこと
    使用標高 2,000m以下
    設置場所 制御盤内
    ノイズ耐量 IEC61000-4-4規格準拠試験:レベル2

    BACnet規格


    規格 対応
    ANSI/ASHRAE Standard 135-2004
    ANSI/ASHRAE Standard 135-2010
    ANSI/ASHRAE Standard 135-2012
    ANSI/ASHRAE Standard 135-2016
    IEIEJ-P-0003:2000
    IEIEJ-P-0003:2000アデンダムa
    IEIEJ-G-0006:2006アデンダムa
    IEIEJ-G-0006:2017
    IEIEJ-G-0006:2019

    (更新日:2023年7月)

    単位:mm

    本体ユニット

    フライヤー ダウンロード

    製品 ダウンロード
    BACloud-GA

    技術資料

    下記資料のご請求は、こちらからお申込みください。
    • マニュアル
    • インタフェース仕様書
    • BACnet通信仕様書
