MELSEC-Qシリーズ対応LONWORKSネットワークインタフェースユニットHigherモデル
| 型名 | BLQ08WS |
| 納期 | 別途ご相談 |
| 発売 | 2009年8月(2016年6月にマイナーチェンジ版BLQ08WSとしてリリース） |
| 概要 | MELSEC-QシリーズのQバスに直接接続することができるLONWORKSネットワークとの通信ユニット |
| 規格 | RoHS |
特長
- LONWORKSネットワークへ接続できるコネクタを1個実装しており、
126ノード（63ノード×2CH）との通信が可能 - 最大8,192個のネットワーク変数を登録可能
- ネットワーク変数の値を定期的に送受信することができ、
変数の値を最新の状態に保つことが可能 - バインドされていないノードに対しアクセスを行う明示リンク指定機能を実装
- ノード診断を定期的に実施することで、システムの信頼性を向上
- XIF生成と読み込みに対応しており、手軽にシステム設計が可能
- Webブラウザ（Internet Explorer）からユニットの設定が可能

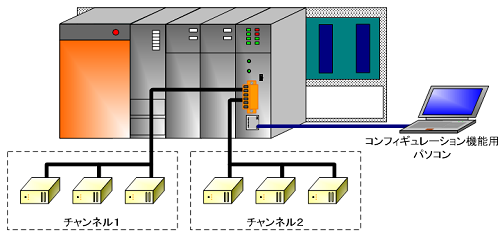

システム構成
納品物
| 項目 | 数量 | 内容 |
|---|---|---|
| ユニット本体 | 1 | BLQ08WSの本体です。 |
| LONWORKS用 コネクタ |
1 | 6ピンタイプのコネクタです。 |
ご用意いただくもの
| 品名 | 数量 | 用途 |
|---|---|---|
| シーケンサ一式 | 1 | 電源ユニット、CPU、ベースそれぞれ一式が必要です。 |
| ユニット取付けネジ | 1 | 本ユニット装着の際の固定に必要です。 |
| 異物混入防止のラベル | 1 | 本ユニットを装着する際の異物混入防止に使用します。 |
| LANケーブル | 1 | 本製品とPCを接続するために使用します。 ※クロス・ストレートどちらも使用可能です。 |
| 設定用PC | 1 | 設定用WEBブラウザ※（Edge、Chrome）に接続し、 本製品の設定を行うためのPCです。 ※古いユニットは、IEしかサポートしていない製品もあり、 それを設定するためには【EdgeのIEモード】でアクセスする 必要があります。詳細はニュースをご参照ください。 |
| LONWORKSネットワーク終端抵抗 | 1 | LONWORKSネットワークを構築する際に使用します。 |
| ・LonMaker または ・IzoT Commissioning Tool professional Edition（LonMakerの後継機） |
LONWORKSネットワーク通信性能仕様ネットワーク
| 項目 | 仕様 | 備考 |
|---|---|---|
| ネットワーク接続形態 | ツイストペアケーブル | |
| チャンネル数 | 2チャンネル | |
| 通信速度 | 78kbps | |
| 最大ケーブル長 | フリートポロジー：500m | LONWORKS FTT-10A Free Topology Transceiver User’s Guideを参照してください。 |
| バストポロジー：2,700m | ||
| 最大ノード接続数 | 126ノード | 本ユニットを含まない63ノード×2CH ※各CHが1セグメント構成時 |
| 出力ネットワーク変数のバインドが可能なノード接続数 | 30ノード（15ノード×2CH） | |
| 最大セルフドキュメンテーションサイズ | 255byte |
一般仕様
| 項目 | 仕様 | |
|---|---|---|
| 内部消費電流 | DC5V | 0.48A |
| 入出力占有点数 | 32点（I/O割付け：インテリ32点） | |
| 外形寸法 | 98mm（H）×27.4mm（W）×100.8mm（D） | |
| 質量 | 133g | |
| 設置方法 | シーケンサのベースに直接装着 | |
使用環境条件
| 項目 | 仕様 | |
|---|---|---|
| 使用周囲温度 | 0～55℃ | |
| 使用周囲湿度 | 10～90%RH ※結露なきこと | |
| 保存周囲温度 | -20～75℃ | |
| 保存周囲湿度 | 10～90%RH ※結露なきこと | |
| 耐衝撃 | JIS B3501、IEC1131-2に準拠（ 147m/s2 (15G)、XYZ 3方向各3回 ） | |
| 接地 | 第3種接地 ※接地不可のときは接地なしでも可 | |
| 使用雰囲気 | 腐食性ガスがなく、じんあいがひどくないこと | |
| 冷却方式 | 自冷 | |
| 使用標高 | 2,000ｍ以下 | |
| 設置場所 | 制御盤内 | |
対応CPU一覧
| No. | モデル名称 | 形名 | 基本ベース | 増設ベース |
|---|---|---|---|---|
| 1. | ベーシックモデルQCPU | Q00JCPU | ○ | ○ |
| 2. | Q00CPU | |||
| 3. | Q01CPU | |||
| 4. | ハイパフォーマンスモデルQCPU | Q02CPU | ○ | ○ |
| 5. | Q02HCPU | |||
| 6. | Q06HCPU | |||
| 7. | Q12HCPU | |||
| 8. | Q25HCPU | |||
| 9. | ユニバーサルモデルQCPU | Q00UJCPU | ○ | ○ |
| 10. | Q00UCPU | |||
| 11. | Q01UCPU | |||
| 12. | Q02UCPU | |||
| 13. | Q03UDCPU | |||
| 14. | Q04UDHCPU | |||
| 15. | Q06UDHCPU | |||
| 16. | Q10UDHCPU | |||
| 17. | Q13UDHCPU | |||
| 18. | Q20UDHCPU | |||
| 19. | Q26UDHCPU | |||
| 20. | ユニバーサルモデルQCPUEthernet内蔵タイプ | Q03UDECPU | ○ | ○ |
| 21. | Q04UDEHCPU | |||
| 22. | Q06UDEHCPU | |||
| 23. | Q10UDEHCPU | |||
| 24. | Q13UDEHCPU | |||
| 25. | Q20UDEHCPU | |||
| 26. | Q26UDEHCPU | |||
| 27. | Q50UDEHCPU | |||
| 28. | Q100UDEHCPU | |||
| 29. | ユニバーサルモデルQCPU高速タイプ | Q03UDVCPU | ○ | ○ |
| 30. | Q04UDVCPU | |||
| 31. | Q06UDVCPU | |||
| 32. | Q13UDVCPU | |||
| 33. | Q26UDVCPU | |||
| 34. | プロセスCPU | Q02PHCPU | ○ | ○ |
| 35. | Q06PHCPU | |||
| 36. | Q12PHCPU | |||
| 37. | Q25PHCPU | |||
| 38. | プロセスCPUユニバーサルモデル | Q04UDPVCPU | ○ | ○ |
| 39. | Q06UDPVCPU | |||
| 40. | Q13UDPVCPU | |||
| 41. | Q26UDPVCPU | |||
| 42. | 二重化CPU | Q12PRHCPU | × | ○ |
| 43. | Q25PRHCPU | |||
| 44. | C言語CPU | Q06CCPU-V | ○ | ○ |
| 45. | Q12DCCPU-V | |||
| 46. | Q24DHCCPU-V | |||
| 47. | Q24DHCCPU-LS | |||
| 48. | モーションCPU | 全モーションCPU | × | × |
| 49. | 安全CPU | QS001CPU | × | × |
| 50. | QS001CPU-K | |||
| 51. | WinCPU三菱電機株式会社製 | Q10WCPU-W1-J | ○ | ○ |
| 52. | Q10WCPU-W1-CFJ | |||
| 53. | Q10WCPU-W1-E | |||
| 54. | Q10WCPU-W1-CFE |

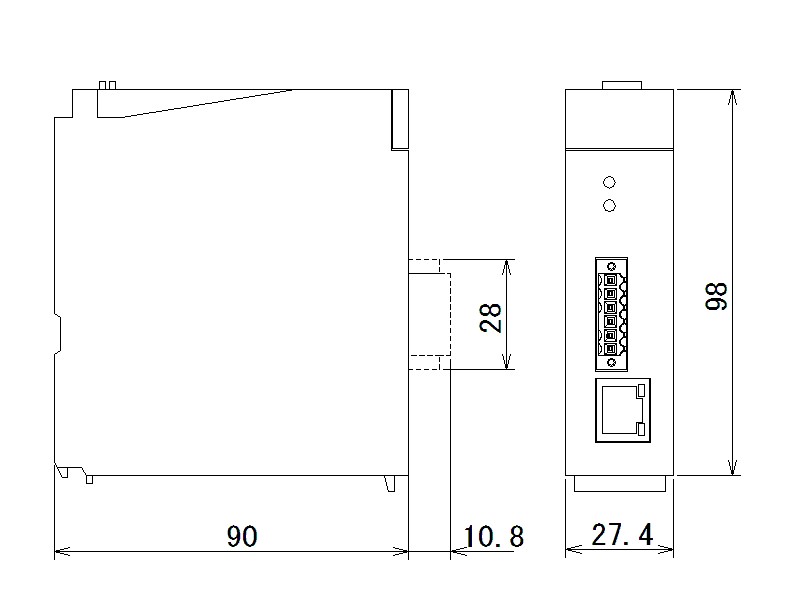

BLQ08WS
単位：mm
