Syslog接続用BACnetゲートウェイ装置

型名 BS760
納期 別途ご相談
発売 Coming Soon
概要 Syslog情報をBACnet/IPで監視できるように変換するゲートウェイ装置です。 一般的なIT機器の多くが出力可能なSyslogに含まれる情報を解析し、BACnet監視システムに提供できます。
規格 RoHS

特長

  • 正規表現を使用した文字列解析でどんなSyslog形式にも対応
  • 必要なSyslogだけを選択して監視可能
  • 正規表現のキャプチャ機能を用いたSyslog情報の取り出しが可能
  • ワンショット機能で全く同じSyslog文字列が繰り返し送信される環境に対応
  • IT機器で発生した異常をEventやCOVで即時検出
  • SyslogはTCP/UDPの両方に対応
  • SyslogはUTF-8とShiftJISエンコードに対応
  • Syslogの送信元を制限するホワイトリストに対応
  • 内蔵Webサーバで簡単設定
  • 国内で使用されているBACnet規格に対応

できること

  • 受信したSyslog文字列が設定に合致した時、以下のプロパティを任意の値に変化させてBACnet監視システムにIT機器の状態を提供
    • PresentValue (現在値/状態を表現する代表的な値)
    • Reliability(故障情報)
    • OutOfService(メンテナンス情報)
    • Description(文字列情報)
    • ActiveText(二値情報におけるONの意味を表す文字列)
    • InactiveText(二値情報におけるOFFの意味を表す文字列)

  • 受信したSyslog文字列に含まれる数値や文字列を取り出して、
    BACnetプロパティ値としてBACnet監視システムを提供
  • 受信したSyslog文字列に含まれる数値や文字列を使用して、
    プロパティ値を変化させるBACnetオブジェクトや変化させるプロパティを
    自動的に判断し、プロパティ値をBACnet監視システムに提供
  • BACnetオブジェクトを設定することで、Syslog受信に起因するプロパティ値の
    変化に合わせてEventやCOVを用いてリアルタイムに状態の変化をBACnetシステムに提供
  • 二値情報のPresentValueプロパティ(Binary Inputオブジェクトタイプ)には
    一度ONにしたプロパティ値を一定時間で自動的にOFFにするワンショット機能があり、
    全く同じ文字列を何度も受信するような環境でもBACnet監視システムにIT機器の情報を提供

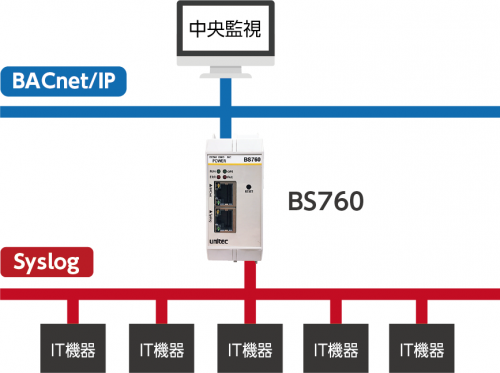

システム構成

納品物


項目 数量 内容
本体ユニット 1 BS760の本体です。
電源コネクタ 1 本製品と電源を接続するためのものです。
CD-R 1以下を格納しています。
  • マニュアル
  • BACnet通信仕様書
  • ユーザ様ご登録用紙
  • ご用意いただくもの

    品名 数量 用途
    電源(DC24V) 1 本製品に電源を供給するためのものです。
    LANケーブル 2
    • 本製品とSyslogシステムを接続するために使用します。
    • 本製品と設定用PCを接続するために使用します。
      ※クロス・ストレートどちらも使用可能です。
    設定用PC 1 IE(InternetExplorer)に接続し、
    本製品の設定を行うためのPCです。
    ※Webサーバーを内蔵しており、LANケーブルで本製品とPCを接続することでIE経由にて設定が可能です。

    一般仕様


    項目 仕様
    伝送仕様 コネクタ形状 RJ45
    データ転送速度 100/10Mbps
    転送モード 全二重/半二重
    転送方法 ベースバンド
    オブジェクト登録数 500点
    消費電流 DC24V 160mA
    外形寸法 99mm(H)×35mm(W)×114.5mm(D)
    質量 164.6g
    設置方法DINレール上に設置

    使用環境条件

    項目 仕様
    使用周囲温度 0~55℃
    使用周囲湿度 10~90%RH  ※結露なきこと
    保存周囲温度 -20~65℃
    保存周囲湿度 10~90%RH  ※結露なきこと
    使用雰囲気 腐食性ガスがなく、じんあいがひどくないこと
    使用標高 2,000m以下
    設置場所 制御盤内
    ノイズ耐量 IEC61000-4-4規格準拠試験:レベル3
    IEC61000-4-2規格準拠試験:レベル4

    BACnet規格


    規格 対応
    ANSI/ASHRAE Standard 135-2004
    ANSI/ASHRAE Standard 135-2010
    ANSI/ASHRAE Standard 135-2012
    IEIEJ-P-0003:2000
    IEIEJ-P-0003:2000アデンダムa
    IEIEJ-G-0006:2006アデンダムa
    IEIEJ-G-0006:2017

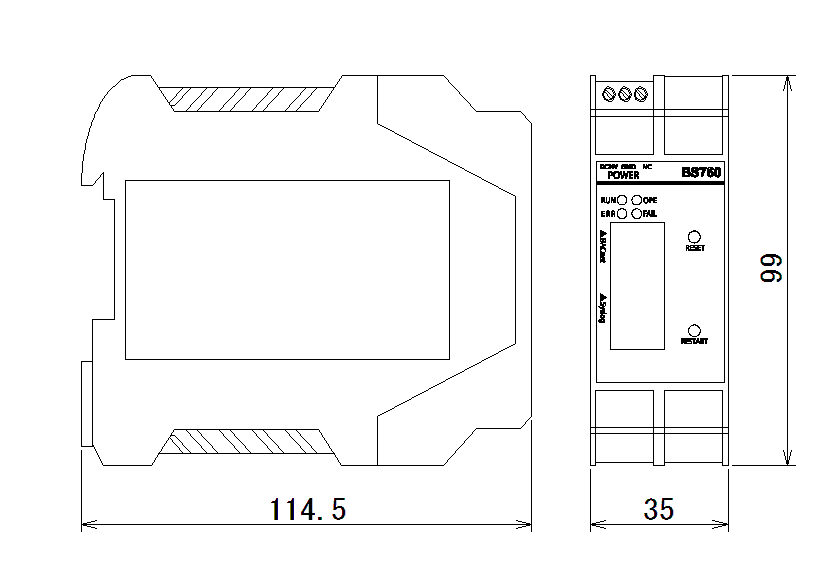

    単位:mm
