ModbusRTU接続用BACnetゲートウェイ装置
| 型名 | BM760R（-S：標準版、-E：エコノミー版） |
| 納期 | ご発注後2週間（標準納期） |
| 発売 | 2015年12月 |
| 概要 | ModbusRTUプロトコルとBACnetプロトコルの変換を行うゲートウェイ装置です。 |
| 規格 | RoHS |
特長
- 2機種（高機能版/低価格版）のラインアップで柔軟に対応
- 安価なModbus機器でBAを実現
- 内蔵Webサーバで簡単設定、設定ツールは不要
- Modbus RTUスレーブ最大31台接続可能
- Modbus RTUデータのロギングが可能
- IPv6に対応
- 国内の主要なBACnet規格に対応
できること
- Modbus経由で受信した値を、紐付けされたBACnetオブジェクトの
PresentValueまたはFeedbackValueにセット - BACnet経由で書き込まれたBACnetオブジェクトのPresentValue
またはValueSetの値を紐付けされたModbusアドレスに書き込む

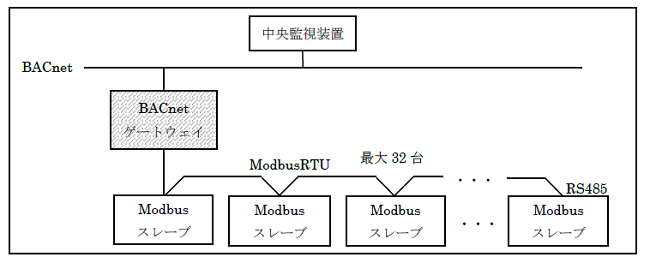

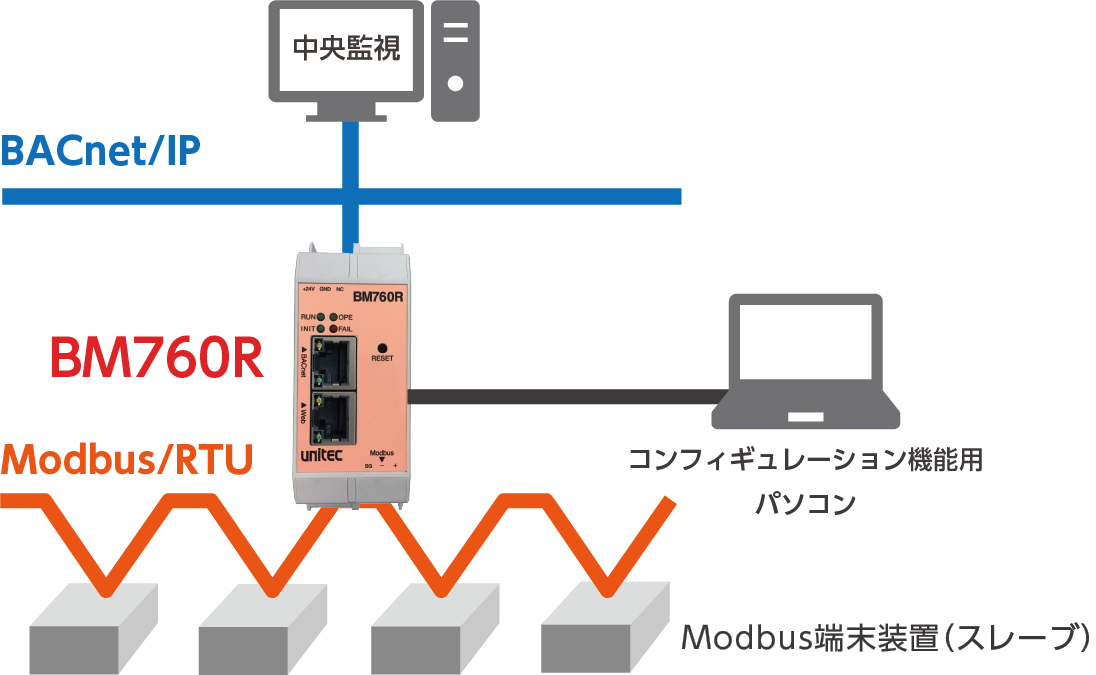

システム構成
納品物
| 項目 | 数量 | 内容 |
|---|---|---|
| 本体ユニット | 1 | BM760Rの本体です。 |
| 電源コネクタ | 1 | 本製品と電源を接続するためのコネクタです。 |
| CD-R | 1 | マニュアル、BACnet通信仕様書、ユーザ様登録用紙を格納しています。 |
ご用意いただくもの
| 品名 | 数量 | 用途/詳細 |
|---|---|---|
| 電源（DC24V） | 1 | 本体ユニットに電源を供給するためのものです。 |
| 設定用PC | 1 | IE（InternetExplorer）に接続し、 本製品の設定を行うためのPCです。 ※Webサーバーを内蔵しており、LANケーブルで本製品と PCを接続することで、IE経由での設定が可能です。 |
| LANケーブル | 1 | 本製品とPCを接続するために使用します。
※クロス・ストレートどちらも使用可能 |
2機種のラインアップ
| 製品名 | サポートオブジェクト |
|---|---|
| BM760R-S（標準版） | AI/AO/AV/BI/BO/BV/MI/MO/MV/AC/計量/TL/SC/CA |
| BM760R-E（エコノミー版） | AI/AO/AV/BI/BO/BV/MI/MO/MV/AC/計量 |
登録オブジェクト数
| 項目 | 内容 |
|---|---|
| 入出力系オブジェクト （AI/AO/AV/BI/BO/BV/MI/MO/MV/AC/計量/TL/SC/CAの合計） |
最大500点 |
| TrendLog Object※ | 最大20点 |
| Schdule Object※ | 最大20点 |
| Calendar Object※ | 最大20点 |
※BM760R-Eは未サポート
一般仕様
| 項目 | 仕様 | |
|---|---|---|
| Ethernet | RJ45 | 2ポート（Webブラウザ×1、BACnet用×1） |
| データ転送速度 | 100/10Mbps | |
| 転送方法 | ベースバンド | |
| RS485 | 1ポート（ModbusRTU用×1） | |
| 終端機能 | 設定によりON/OFF可能な終端抵抗を内蔵 | |
| 内部メモリ | 2MB | |
| 設定 | Webブラウザによる設定（設定ツール不要） | |
| 消費電流 | 0.35A（設計値） | |
| 外形寸法(コネクタ含む) | 105mm(H)×35mm(W)×114.5mm(D) | |
| 質量 | 180g | |
| 設置方法 | DINレールに設置 | |
| BACnetでの動作 | ICONT側 | |
使用環境条件（本体ユニット）
| 項目 | 仕様 |
|---|---|
| 使用周囲温度 | 0～55℃ |
| 使用周囲湿度 | 10～90%RH ※結露なきこと |
| 保存周囲温度 | -20～75℃ ※結露なきこと |
| 使用雰囲気 | 腐食性ガスがなく、じんあいがひどくないこと |
| 冷却方式 | 自冷 |
| 使用標高 | 2,000ｍ以下 |
| 設置場所 | 制御盤内 |
| 耐ノイズ性 | IE C61000-4-4に準拠、2KV（電源ライン） |
BACnet規格
| 名称 | 対応 |
|---|---|
| ANSI/ASHRAE Standard 135-2004 | ✔ |
| ANSI/ASHRAE Standard 135-2010 | ✔ |
| ANSI/ASHRAE Standard 135-2012 | ✔（※Ver.1.4.0以降） |
| IEIEJ-P-0003:2000 | |
| IEIEJ-P-0003:2000アデンダムa | ✔ |
| IEIEJ-G-0006:2006アデンダムa | ✔ |
| IEIEJ-G-0006:2017 | ✔（※Ver.1.4.0以降） |
サポートオブジェクト
| オブジェクト | 略号 | ANSI/ASHRAE Standard 135-2010 | ANSI/ASHRAE Standard 135-2004 | IEIEJ-P-0003:2000アデンダムa | IEIEJ-G-0006:2006アデンダムa | 備考 |
|---|---|---|---|---|---|---|
| Accumulator Object Type | AC | ● | ● | ● | ||
| Analog Input Object Type | AI | ● | ● | ● | ● | |
| Analog Output Object Type | AO | ● | ● | ● | ● | |
| Analog Value Object Type | AV | ● | ● | ● | ● | |
| Binary Input Object Type | BI | ● | ● | ● | ● | |
| Binary Output Object Type | BO | ● | ● | ● | ● | |
| Binary Value Object Type | BV | ● | ● | ● | ● | |
| Calendar Object Type | CA | ● | ● | ● | ● | BM760R-Eは未サポート |
| Device Object Type | DV | ● | ● | ● | ● | |
| Multi-state Input Object Type | MI | ● | ● | ● | ● | |
| Multi-state Output Object Type | MO | ● | ● | ● | ● | |
| Multi-state Value Object Type | MV | ● | ● | ● | ● | |
| Notification Class Object Type | NC | ● | ● | ● | ● | |
| Schedule Object Type | SC | ● | ● | ● | ● | BM760R-Eは未サポート |
| Trend Log Object Type | TL | ● | ● | ● | ● | BM760R-Eは未サポート |
| 計量 Object Type | 計量 KR | ● |

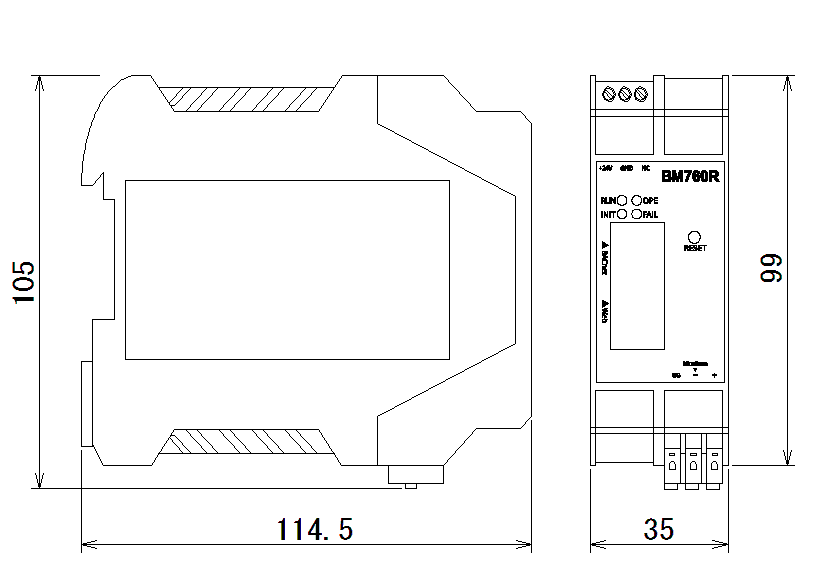

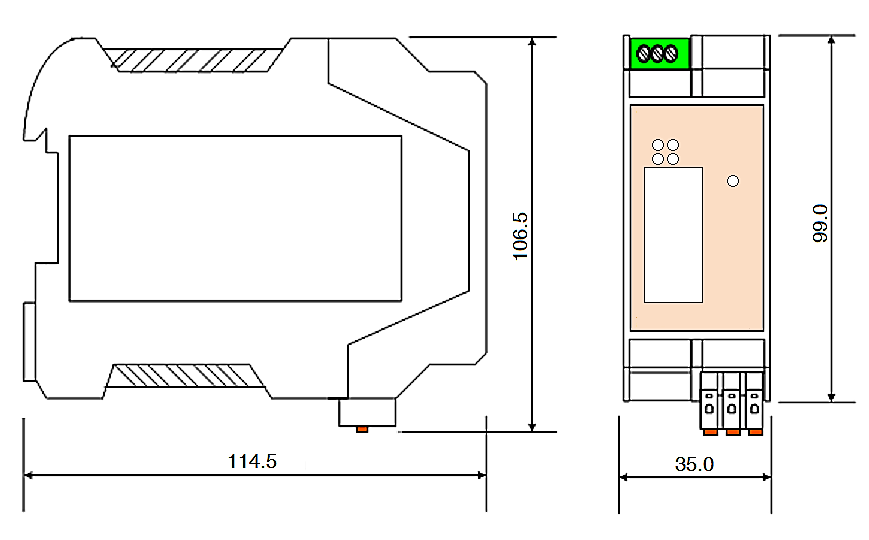

単位：mm
