マルチ接続用
 BACnet MS/TPゲートウェイ装置

型名 BP760M-PM
納期 受注後1週間(標準納期)
発売 2019年7月
概要 最大32台のMELSEC、Sysmac、Modbusとイーサネットで接続できるBACnet MS/TP対応ゲートウェイ装置です。
規格 RoHS

特長

  • MELSEC(MCプロトコル)、Sysmac(Finsプロトコル)、Modbus(Modbus/TCP)の各端末で
    構成されたシステムをBACnet ビルディングコントローラとして使用することが可能
  • 簡単に端末機器メモリとBACnet オブジェクトプロパティを関連付け可能
  • BACnetオブジェクトは、2,000点(推奨)設定可能
  • プロパティへのリードやライト、参入離脱の方式、COV やEvent との関連付けなど、
    各社のBACnetデバイスと接続でき、柔軟で拡張性が高い設定が可能

納品物


項目 数量 内容
本体ユニット 1 BP760M-PMの本体です。
電池ユニット 1 バックアップ機能用の電池ユニットです。
電池ユニット
接続用コネクタ
2 本体ユニットと電池ユニットを接続するためのコネクタです。
2個つながった状態で出荷されます。
CD-R 1以下を格納しています。
  • マニュアル
  • BACnet通信仕様書
  • ユーザ様ご登録用紙
  • ご用意いただくもの

    品名 数量 用途/詳細
    電源(DC24V) 1 本体ユニットに電源を供給するためのものです。
    設定用PC 1 IE(InternetExplorer)に接続し、
    本製品の設定を行うためのPCです。
    ※Webサーバーを内蔵しており、LANケーブルで本製品と
    PCを接続することで、IE経由での設定が可能です。
    LANケーブル 2
    • 本体ユニットと端末機器を接続するために使用します。
    • 本製品とPCを接続するために使用します。
      ※クロス・ストレートどちらも使用可能です。

    一般仕様


    項目 仕様
    伝送仕様 コネクタ形状 RJ45
    データ転送速度 100/10Mbps
    転送モード 全二重/半二重
    転送方法 ベースバンド
    接続できる
    端末機器
    SLMPプロトコル(MCプロトコル)
    (例:三菱電機製MELSECなど)
    最大32台
    Finsプロトコル
    (例:オムロン製SYSMACなど)
    最大32台
    ModbusTCPプロトコル
    (例:SYSMACなど)
    最大32台
    BACnet入出力
    点数
    AI/AO/AV/BI/BO/BV/MI/MO/MV/AC/計量の合計で最大8,000点、
    推奨2,000点のオブジェクト
    登録できる
    データ変換式
    アナログ変換式最大1,000個
    バイナリ変換 最大1,000個
    マルチステート変換 最大1,000個
    内部メモリ64MB
    消費電流 DC24V 160mA/3.84W
    外形寸法 本体ユニット 105mm(H)×35mm(W)×114.5mm(D)
    電池ユニット 99mm(H)×22.6mm(W)×91.1mm(D)
    質量 本体ユニット164.6g
    電池ユニット 74g
    設置方法DINレール上に設置

    使用環境条件(本体ユニット)

    項目 仕様
    使用周囲温度 0~55℃
    使用周囲湿度 10~90%RH  ※結露なきこと
    保存周囲温度 -20~65℃
    保存周囲湿度 10~90%RH  ※結露なきこと
    使用雰囲気 腐食性ガスがなく、じんあいがひどくないこと
    使用標高 2,000m以下
    設置場所 制御盤内
    ノイズ耐量 IEC61000-4-4規格準拠試験:レベル3
    IEC61000-4-2規格準拠試験:レベル4

    使用環境条件(電池ユニット)


    項目 仕様
    使用周囲温度 -5~55℃
    使用周囲湿度 10~90%RH  ※結露なきこと
    保存周囲温度 -20~80℃
    保存周囲湿度 10~90%RH  ※結露なきこと
    使用雰囲気 腐食性ガスがなく、じんあいがひどくないこと
    使用標高 2,000m以下
    設置場所 制御盤内
    耐ノイズ性 IEC61000-4-4に準拠、2KV(電源ライン)

    BACnet規格


    規格 対応
    ANSI/ASHRAE Standard 135-2004
    ANSI/ASHRAE Standard 135-2010
    ANSI/ASHRAE Standard 135-2012
    IEIEJ-P-0003:2000
    IEIEJ-P-0003:2000アデンダムa
    IEIEJ-G-0006:2006アデンダムa
    IEIEJ-G-0006:2017

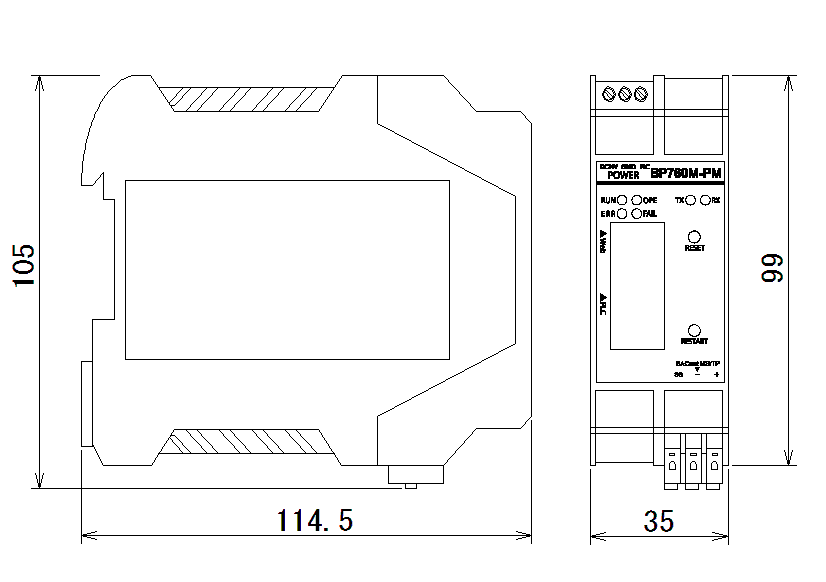

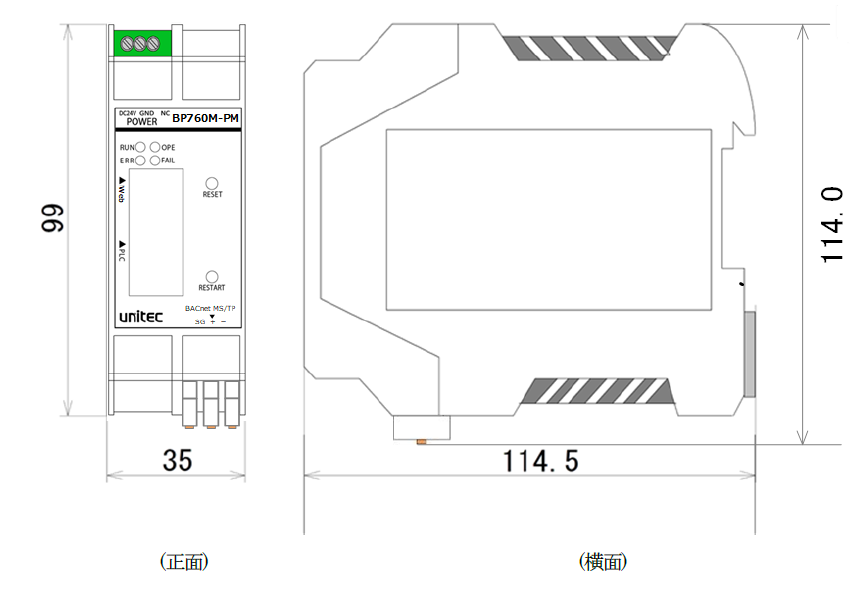

    単位:mm
