MELSEC-Qシリーズ対応中央監視版BACnetインタフェースユニット

形名 BAQ08V-OWS
納期 ご発注後2週間（標準納期）
発売 2018年12月
概要 MELSEC-Q シリーズシーケンサを BACnet HIM として使用するための制御ユニットです。
規格 RoHS、CE

特長

  • Webブラウザ（Internet Explorer）からユニットの設定が可能
  • 電源が遮断された場合でも、BACnetオブジェクトのプロパティ情報を自動で保持
  • Web画面は日本語/英語の2か国語対応
  • IPv6プロトコル対応
  • 国内の主要なBACnet規格に対応

できること

  • Schedule、Calendarの読出しや書込みが可能
  • TrendLogを読出し可能
  • 他のBACnetデバイスに対して発停・制御が可能
  • SubscribeCOVの送信が可能
  • リードリクエストやライトリクエストの設定が容易

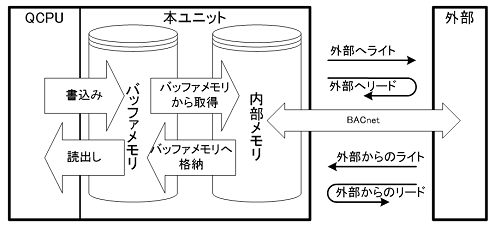

データ構造

納品物

　　　　　　　　 　　　　　
項目 数量 内容
本体ユニット 1 BAQ08V-OWSの本体です。
CD-R 1以下を格納しています。 　　　　　　　　
  • マニュアル
  • BACnet通信仕様書
  • サンプルラダー
  • ユーザ様ご登録用紙
    		•

    ご用意いただくもの

    品名 数量 用途/詳細
    設定用PC 1 IEに接続し本製品の設定を行うためのPCです。
    ※Webサーバーを内蔵しており、LANケーブルで本製品と
    PCを接続することで、IE（InternetExplorer）経由での設定が可能です。
    LANケーブル 1 本製品とPCを接続するために使用します。
    ※クロス・ストレートどちらも使用可能
    シーケンサ一式 1 電源ユニット、CPU、ベースそれぞれ一式が必要です。
    GX Works2
    GX Developer    		 1 ラダー制御を行うための三菱電機株式会社様のソフトウェアです。弊社提供のサンプルラダーもご利用いただけます。
    USBケーブルなど 1 CPUとPCを接続し、GXWorks2などを使用するために使います。

    一般仕様

    項目 仕様
    伝送仕様 データ伝送速度 100/10Mbps
    通信モード 全二重/半二重
    伝送方法 ベースバンド
    入出力占有点数 32点1スロット(I/O割付け：インテリ32点)
    シーケンスプログラムからのアクセス方法 FROM/TO命令
    設定 Webブラウザによる設定(設定ツール不要)
    内部消費電流（DC5V） 0.5A
    外形寸法 98mm[H]×27.4mm[W]×90mm[D]
    質量 140g
    設置方法 シーケンサのベースに直接装着
    BACnetでの動作 HIM側に対応

    使用環境条件

    項目 仕様
    使用周囲温度 0～55℃
    使用周囲湿度 10～90%RH　　※結露なきこと
    保存周囲温度 -20～75℃
    保存周囲湿度 10～90%RH　　※結露なきこと
    耐衝撃 JIS B3501、IEC1131-2に準拠（ 147m/s2 (15G)、XYZ 3方向各3回 ）
    接地 第3種接地　　　※接地不可の時は設置なしでも可
    使用雰囲気 腐食性ガスがなく、じんあいがひどくないこと
    冷却方式 自冷
    使用標高 2,000ｍ以下
    設置場所 制御盤内

    BACnet規格

    　 　 　 　 　 　
    規格 対応
    ANSI/ASHRAE Standard 135-2004 ✔
    ANSI/ASHRAE Standard 135-2010 ✔
    ANSI/ASHRAE Standard 135-2012 　
    IEIEJ-P-0003:2000 ✔
    IEIEJ-P-0003:2000アデンダムa ✔
    IEIEJ-G-0006:2006アデンダムa ✔
    IEIEJ-G-0006:2017 　

    対応CPU一覧

    No. モデル名称 形名 基本ベース 増設ベース
    1. ベーシックモデルQCPU Q00JCPU ○ ○
    2. Q00CPU
    3. Q01CPU
    4. ハイパフォーマンスモデルQCPU Q02CPU ○ ○
    5. Q02HCPU
    6. Q06HCPU
    7. Q12HCPU
    8. Q25HCPU
    9. ユニバーサルモデルQCPU Q00UJCPU ○ ○
    10. Q00UCPU
    11. Q01UCPU
    12. Q02UCPU
    13. Q03UDCPU
    14. Q04UDHCPU
    15. Q06UDHCPU
    16. Q10UDHCPU
    17. Q13UDHCPU
    18. Q20UDHCPU
    19. Q26UDHCPU
    20. ユニバーサルモデルQCPUEthernet内蔵タイプ Q03UDECPU ○ ○
    21. Q04UDEHCPU
    22. Q06UDEHCPU
    23. Q10UDEHCPU
    24. Q13UDEHCPU
    25. Q20UDEHCPU
    26. Q26UDEHCPU
    27. Q50UDEHCPU
    28. Q100UDEHCPU
    29. ユニバーサルモデルQCPU高速タイプ Q03UDVCPU ○ ○
    30. Q04UDVCPU
    31. Q06UDVCPU
    32. Q13UDVCPU
    33. Q26UDVCPU
    34. プロセスCPU Q02PHCPU ○ ○
    35. Q06PHCPU
    36. Q12PHCPU
    37. Q25PHCPU
    38. プロセスCPUユニバーサルモデル Q04UDPVCPU ○ ○
    39. Q06UDPVCPU
    40. Q13UDPVCPU
    41. Q26UDPVCPU
    42. 二重化CPU Q12PRHCPU × ○
    43. Q25PRHCPU
    44. C言語CPU Q06CCPU-V ○ ○
    45. Q12DCCPU-V
    46. Q24DHCCPU-V
    47. Q24DHCCPU-LS
    48. モーションCPU 全モーションCPU × ×
    49. 安全CPU QS001CPU × ×
    50. QS001CPU-K
    51. WinCPU三菱電機製 Q10WCPU-W1-J ○ ○
    52. Q10WCPU-W1-CFJ
    53. Q10WCPU-W1-E
    54. Q10WCPU-W1-CFE

    納品物

    項目 数量 内容
    本体ユニット 1 ※Webサーバーを内蔵しておりLANケーブルとユニットを接続しIE(InternetExplorer)経由でユニットの設定が可能です。ユニットの設定に特別なツールは不要です
    CD-R 1 ・マニュアル、仕様書、サンプルラダープログラムなどを格納

    ご用意いただくもの

    品名 数量 用途/詳細
    開発用PC 1 IEに接続し本製品の設定を行うためのPCです。
    LANケーブル 1 本製品とPCを接続するために使用します。 ※クロス・ストレートどちらも使用可能
    シーケンサ一式 1 電源ユニット、CPU、ベースそれぞれ一式が必要です。
    GX Works2、GX Developer 1 ラダー制御を行うための三菱電機株式会社様のソフトウェアです。弊社提供のサンプルラダーもご利用いただけます。
    USBケーブルなど 1 CPUとPCを接続し、GXWorks2などを使用するために使います。

    一般仕様

    項目 仕様
    伝送仕様 データ伝送速度 100/10Mbps
    通信モード 全二重/半二重
    伝送方法 ベースバンド
    入出力占有点数 32点1スロット(I/O割付け：インテリ32点)
    シーケンスプログラムからのアクセス方法 FROM/TO命令
    設定 Webブラウザによる設定(設定ツール不要)
    内部消費電流（DC5V） 0.5A
    外形寸法 98mm[H]×27.4mm[W]×90mm[D]
    質量 140g
    設置方法 シーケンサのベースに直接装着
    BACnetでの動作 HIM側に対応

    使用環境条件

    項目 仕様
    使用周囲温度 0～55℃
    使用周囲湿度 10～90%RH　　※結露なきこと
    保存周囲温度 -20～75℃
    保存周囲湿度 10～90%RH　　※結露なきこと
    耐衝撃 JIS B3501、IEC1131-2に準拠（ 147m/s2 (15G)、XYZ 3方向各3回 ）
    接地 第3種接地　　　※接地不可の時は設置なしでも可
    使用雰囲気 腐食性ガスがなく、じんあいがひどくないこと
    冷却方式 自冷
    使用標高 2,000ｍ以下
    設置場所 制御盤内

    BACnet規格

    　 　 　 　
    規格 対応
    ANSI/ASHRAE Standard 135-2004 ○
    ANSI/ASHRAE Standard 135-2010 ○
    IEIEJ-P-0003:2000 ×
    IEIEJ-P-0003:2000アデンダムa ○
    IEIEJ-G-0006:2006アデンダムa ○

    対応CPU一覧

    No. モデル名称 形名 基本ベース 増設ベース
    1. ベーシックモデルQCPU Q00JCPU ○ ○
    2. Q00CPU
    3. Q01CPU
    4. ハイパフォーマンスモデルQCPU Q02CPU ○ ○
    5. Q02HCPU
    6. Q06HCPU
    7. Q12HCPU
    8. Q25HCPU
    9. ユニバーサルモデルQCPU Q00UJCPU ○ ○
    10. Q00UCPU
    11. Q01UCPU
    12. Q02UCPU
    13. Q03UDCPU
    14. Q04UDHCPU
    15. Q06UDHCPU
    16. Q10UDHCPU
    17. Q13UDHCPU
    18. Q20UDHCPU
    19. Q26UDHCPU
    20. ユニバーサルモデルQCPUEthernet内蔵タイプ Q03UDECPU ○ ○
    21. Q04UDEHCPU
    22. Q06UDEHCPU
    23. Q10UDEHCPU
    24. Q13UDEHCPU
    25. Q20UDEHCPU
    26. Q26UDEHCPU
    27. Q50UDEHCPU
    28. Q100UDEHCPU
    29. ユニバーサルモデルQCPU高速タイプ Q03UDVCPU ○ ○
    30. Q04UDVCPU
    31. Q06UDVCPU
    32. Q13UDVCPU
    33. Q26UDVCPU
    34. プロセスCPU Q02PHCPU ○ ○
    35. Q06PHCPU
    36. Q12PHCPU
    37. Q25PHCPU
    38. プロセスCPUユニバーサルモデル Q04UDPVCPU ○ ○
    39. Q06UDPVCPU
    40. Q13UDPVCPU
    41. Q26UDPVCPU
    42. 二重化CPU Q12PRHCPU × ○
    43. Q25PRHCPU
    44. C言語CPU Q06CCPU-V ○ ○
    45. Q12DCCPU-V
    46. Q24DHCCPU-V
    47. Q24DHCCPU-LS
    48. モーションCPU 全モーションCPU × ×
    49. 安全CPU QS001CPU × ×
    50. QS001CPU-K
    51. WinCPU三菱電機製 Q10WCPU-W1-J ○ ○
    52. Q10WCPU-W1-CFJ
    53. Q10WCPU-W1-E
    54. Q10WCPU-W1-CFE

    フライヤー　ダウンロード

    製品 ダウンロード
    BAQ08V-OWS
    BAQ08V-OWS フライヤー Icon
    BAQ08V-OWS フライヤー 1.09 MB

    技術資料

    下記資料のご請求は、こちらからお申込みください。
    • マニュアル
    • サンプルラダー
    • BACnet通信仕様書
