BACnetデータ収集サーバ

型名 BACollect
納期 受注後1週間（標準納期）
発売 2014年4月
概要 設定した情報にともないB-BCのデータを定期的に読み込み、データベースに格納するWindowsソフトウェアです。

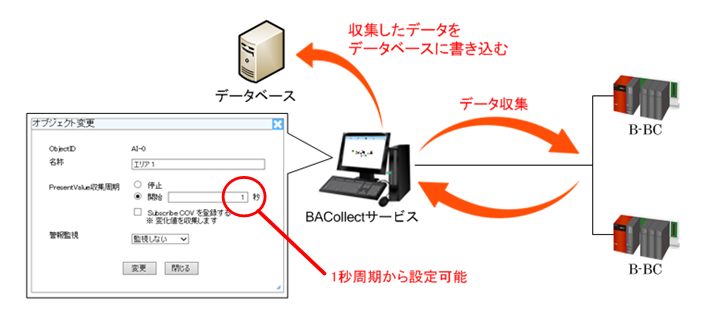

①1秒周期から収集が可能

  • 1秒周期からB-BCのプロパティデータを収集できます。また、自由に収集周期(秒)を変更することが可能です。

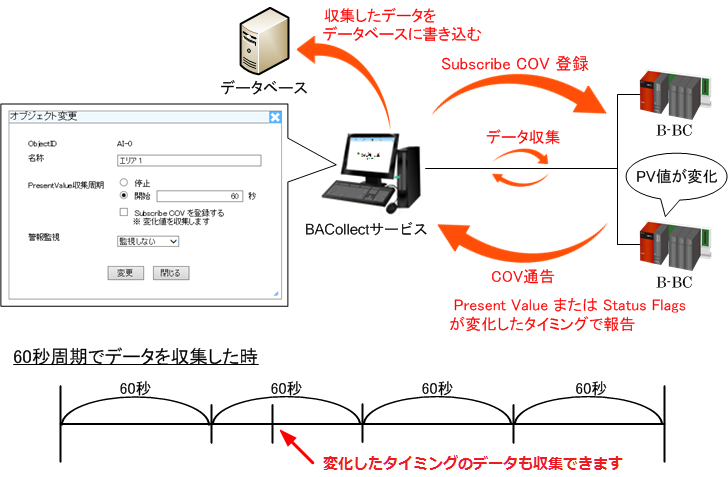

②COVで変化データを収集する環境（設定）を、SubscribeCOVで実現可能

  • SubscribeCOVを使用して、PresentValue または StatusFlagsが変化したタイミングのデータを収集することが可能です。
  • SubscribeCOV周期(秒)を設定することで、SubscribeCOVを送信してB-BCにCOV通知を登録します。

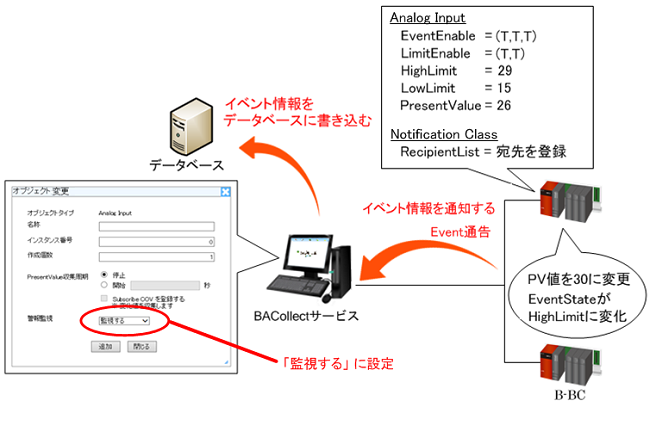

③イベント通告により通知データを収集可能

  • B-BCのイベントが発生したタイミングで、監視画面上に警報情報を表示します。
  • 発生した警報に対して操作メモを記入することが可能です。

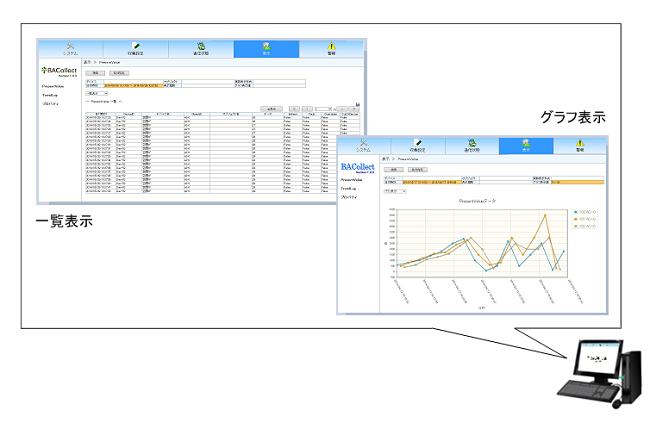

④Web画面上から収集データを表示可能

  • 収集したプロパティのデータを一覧で表示することが可能です。※ PresentValueのデータのみグラフで表示することが可能です。

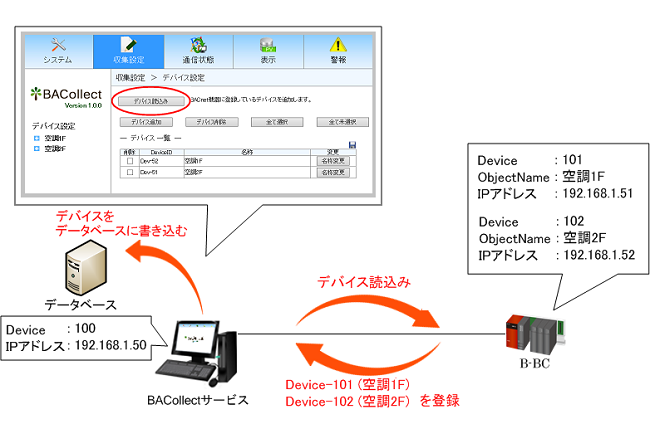

⑤簡単に設定可能

  • B-BCのデバイス・オブジェクトを自動で登録することが可能です。その際に、読込んだObjectNameプロパティを名称として登録します。空白の時は、装置＋インスタンス番号の名称が登録されます。

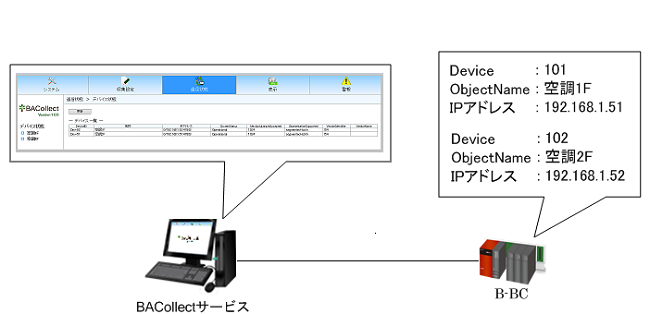

⑥収集対象の設定情報の確認が可能

  • Web画面上からB-BCの現在の設定情報を確認することが可能です。
  • 収集した最新のデータや収集日時も確認することができます。

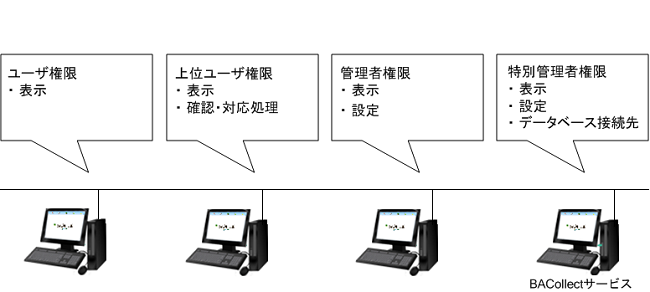

⑦権限による画面切換えが可能

  • ユーザ権限ごとにWeb画面の表示や操作範囲を切り換えることが可能です。
  • 複数のユーザを登録することができます。

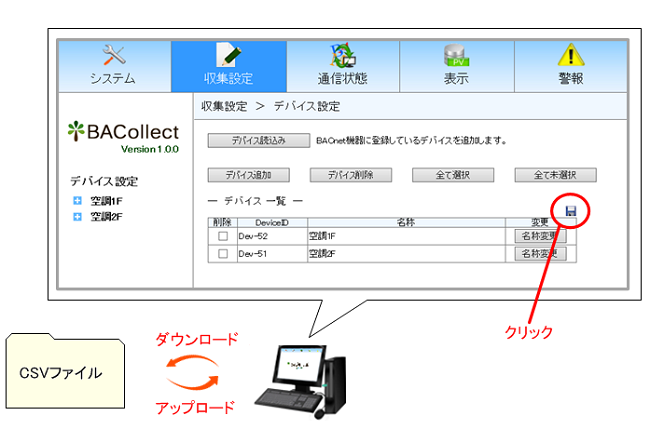

⑧表示データをCSVファイルに保存

  • 表示している設定情報や収集データをCSVファイルで出力します。
  • CSVファイルからデバイスやオブジェクト・基本設定を登録することも可能です。

納品物

項目 数量 内容
CD-R 1 BACollectのソフトウェアを格納
USB（WibuKeyタイプ） 1 WibuKeyタイプのUSBをPCにさし、ソフトウェアを実行

ご用意いただくもの

品名 数量 用途/詳細
開発用PC 1 本製品をインストールし動作させるためのPCです。
LANケーブル 1 BACnetシステムと接続するために使用します。

動作環境

項目 内容
OS Windows7、8、8.1、10
システム種類 32ビット / 64ビット
CPU オペレーティング システムの推奨による
メモリ 1GB以上
ハードディスク 35MB以上※「Microsoft SQL Server」をインストールする場合、1GB以上の空き容量が必要です。
ディスプレイ解像度 800×600 以上
表示色 256色 以上
ブラウザ Internet Explorer 8以上を推奨
データベース Microsoft SQL Server Express、Microsoft SQL Server 2008、Microsoft SQL Server 2008 R2、Microsoft SQL Server 2012

管理点数

対象 点数
BACnetデバイス数 無制限

BACnet対応規格

　　　　
名称 対応
ANSI/ASHRAE Standard 135-2004 　
ANSI/ASHRAE Standard 135-2010 　
ANSI/ASHRAE Standard 135-2012 　
IEIEJ-P-0003:2000 　
IEIEJ-P-0003:2000アデンダムa 　
IEIEJ-G-0006:2006アデンダムa ✔
IEIEJ-G-0006:2017 　
※2021/3/3更新　BACollectはG6のみ対応

サポートオブジェクト

ID 名称 AI AO AV BI BO BV MI MO MV TL AC ZK ZD ZC ZL
15 ChangeOfStateCount × × × ● ● ● × × × × × × × × ×
33 ElapsedActiveTime × × × ● ● ● × × × × × × × × ×
36 EventState ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
40 FeedbackValue × × × × ● × × ● × × × × × × ×
81 OutOfService ● ● ● ● ● ● ● ● ● × ● ● ● ● ●
85 PresentValue ● ● ● ● ● ● ● ● ● × ● ● ● ● ●
103 Reliability ● ● ● ● ● ● ● ● ● × ● ● ● ● ●
111 StatusFlags ※1 ● ● ● ● ● ● ● ● ● × ● ● ● ● ●
131 LogBuffer × × × × × × × × × ● × × × × ×
186 PulseRate × × × × × × × × × × ● × × × ×

※●…収集可能、×…収集不可
