MELSEC-Lシリーズ対応BACnetインターフェースユニット

型名 BAL15V(-EX:高機能版、-S:標準版、-T:トライアル版)
納期 別途ご相談
発売 2016年4月
概要 MELSEC-Lシリーズを、BACnet ICONT または BACnet ビルコントローラ(B-BC)として使用するための制御ユニットです。
規格 RoHS、CE

特長

  • 3機種(高機能版、標準版、トライアル)のラインアップで、案件規模に柔軟に対応
  • 国内の主要なBACnet規格に対応
  • 三菱電機株式会社のコンフォーマンステストに合格した認定製品
  • MELSEC-Lシリーズ CPUの汎用I/Oや標準I/F、
    表示ユニットを使用することで手軽にシステム構築
  • 各社BACnetデバイスと接続できる柔軟で拡張性豊かな機能
  • IPv6プロトコルに対応
  • 電源が遮断された場合でも、プロパティの情報を保持
  • WebブラウザとCSVファイルによる簡単設定
  • Webブラウザの画面は日本語と英語の2か国語に対応

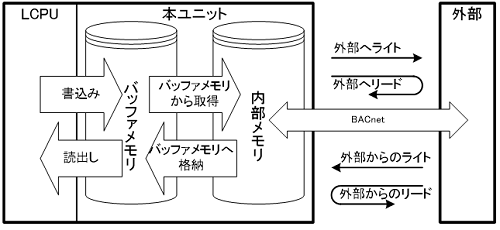

データ構造

納品物


項目 数量 内容
本体ユニット 1 BAL15Vの本体ユニットです。
CD-R 1以下を格納しています。
  • マニュアル
  • 仕様書
  • ユーザ様ご登録用紙
  • ご用意いただくもの

    品名 数量 用途/詳細
    設定用PC 1 IE(InternetExplorer)に接続し、
    本製品の設定を行うためのPCです。
    ※Webサーバーを内蔵しており、LANケーブルで本製品と
    PCを接続することで、IE経由での設定が可能です。
    LANケーブル 1 本製品と設定用PCを接続するために使用します。
    ※クロス・ストレートどちらも使用可能です。
    シーケンサ一式 1 電源ユニット、CPU、ベースそれぞれ一式が必要です。
    GX Works2
    GX Developer
    1 ラダー制御を行うためのソフトウェアです。弊社提供のサンプルラダーもご利用いただけます。
    USBケーブルなど 1 CPUとPCを接続し、GXWorks2などを使用するために使います。

    製品ラインアップ(3機種)の差異

    差異項目 BAL15V-EX
    (高機能版)
    BAL15V-S
    (標準版)
    BAL15V-T
    (トライアル版)
    入出力系オブジェクト登録数 2,000インスタンス 400インスタンス 30インスタンス
    CAオブジェクト登録数 300インスタンス 150インスタンス 3インスタンス
    SCオブジェクト登録数 100インスタンス 50インスタンス 1インスタンス
    TLオブジェクト登録数 200インスタンス 50インスタンス 1インスタンス
    NCオブジェクト登録数 50インスタンス 10インスタンス 1インスタンス
    BACnetモニタ機能登録数 合計2,000ポイント 合計200ポイント 合計5ポイント
    COV連係登録数
    Event連係登録数
    バックアップ可能時間 無制限 無制限 電源断後24時間

    一般仕様

    項目 仕様
    伝送仕様 データ伝送速度 100/10Mbps
    通信モード 全二重/半二重
    伝送方法 ベースバンド
    入出力占有点数 32点1スロット(I/O割付け:インテリ32点)
    シーケンスプログラムからのアクセス方法 FROM/TO命令
    設定 Webブラウザによる設定(設定ツール不要)
    内部消費電流 DC5V BAL15V-EX:0.52A
    BAL15V-S :0.52A
    BAL15V-T :0.48A
    外形寸法 98mm[H]×28.5mm[W]×95mm[D]
    質量 BAL15V-EX:0.156kg
    BAL15V-S :0.156kg
    BAL15V-T :0.147kg
    設置方法 DINレール上に設置

    使用環境条件

    項目 仕様
    使用周囲温度 0~55℃
    使用周囲湿度 5~95%RH  ※結露なきこと
    保存周囲温度 -20~75℃
    保存周囲湿度 5~95%RH  ※結露なきこと
    接地 第3種接地  ※接地不可の時は接地なしでも可
    使用雰囲気 腐食性ガスがなく、じんあいがひどくないこと
    冷却方式 自冷
    使用標高 2,000m以下
    設置場所 制御盤内

    BACnet規格


    BACnet規格 BAL15V-T BAL15V-S BAL15V-EX
    ANSI/ASHRAE Standard 135-2004
    ANSI/ASHRAE Standard 135-2010
    ANSI/ASHRAE Standard 135-2012(※)
    IEIEJ-P-0003:2000
    IEIEJ-P-0003:2000アデンダムa
    IEIEJ-G-0006:2006アデンダムa
    IEIEJ-G-0006:2017(※)
    ※Ver1.2.0以上

    サポートオブジェクト

    オブジェクト 略号 ANSI/ASHRAE Standard 135-2010 ANSI/ASHRAE Standard 135-2004 IEIEJ-P-0003:2000アデンダムa IEIE-G-0006:2006アデンダムa 備考
    Accumulator Object Type AC
    Analog Input Object Type AI
    Analog Output Object Type AO
    Analog Value Object Type AV
    Binary Input Object Type BI
    Binary Output Object Type BO
    Binary Value Object Type BV
    Calendar Object Type CA
    Device Object Type DV
    Multi-state Input Object Type MI
    Multi-state Output Object Type MO
    Multi-state Value Object Type MV
    Notification Class Object Type NC
    Schedule Object Type SC
    Trend Log Object Type TL
    計量 Object Type 計量/KR
    電力デマンド監視 Object Type 電力監視/
    EDM
    P3名称は電力デマンド
    電力デマンド制御 Object Type 電力制御/
    EDC
    P3名称は電力ピークカット制御
    発電機負荷制御 Object Type 発電機/
    GLC
    P3名称は非常用発電機負荷制御

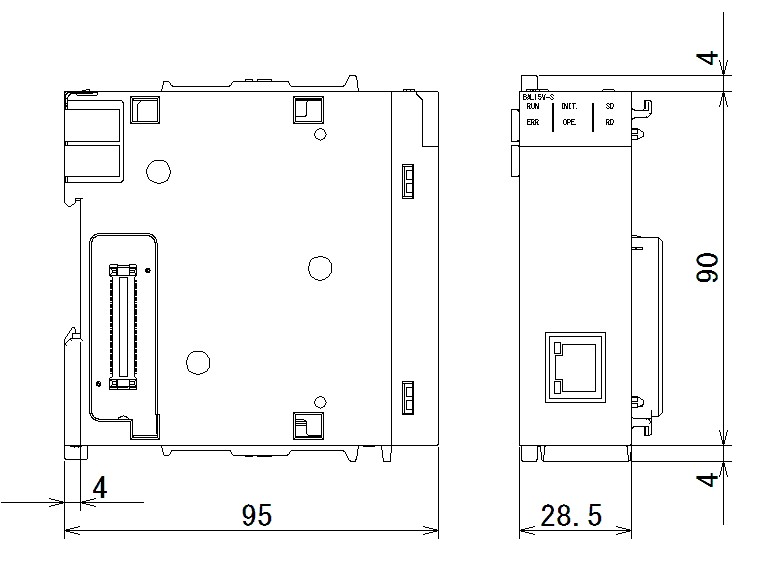

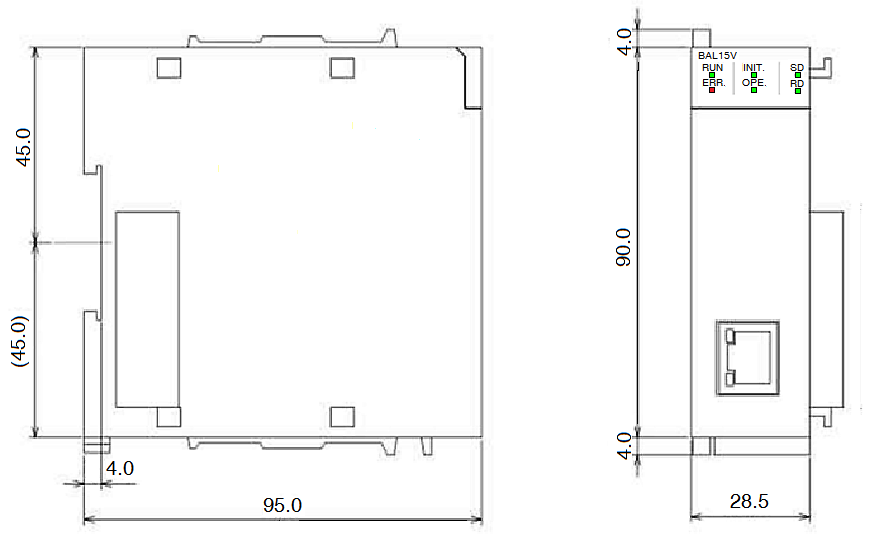

    単位:mm
