ミスター省エネ接続用Modbus/TCPゲートウェイ装置

型名 BMS20
納期 ご発注後2週間(標準納期)
発売 2021年6月
概要 セイコーインスツル様の無線センサーシリーズ:ミスター省エネをModbus/TCPで監視制御することができるゲートウェイ装置です。
規格 RoHS

特長

  • 1台で最大50台のセンサーと接続可能
  • 対応センサーを自動認識可能
  • 常に各センサーの最新値を保持
  • 内蔵Webサーバーで簡単設定

できること

  • センサーから無線で受信したデータ情報を、紐付けされたModbusのレジスタにセット
  • Modbus経由で書き込まれたレジスタの値を、紐付けされたセンサーを無線で書込み

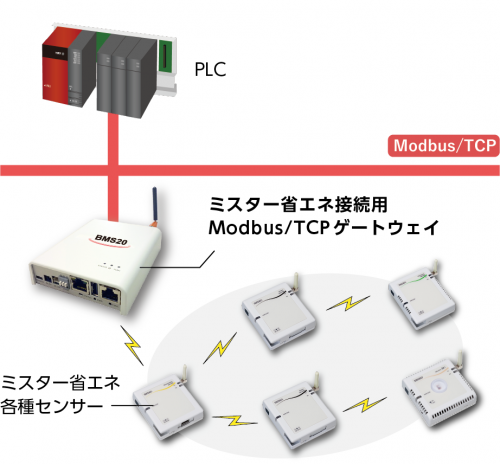

システム構成

納品物


項目 数量 内容
本体ユニット 1 BMS20の本体です。
ACアダプター1本製品に電源を供給するためのものです。
外部アンテナ1ミスター省エネと接続するためのものです。
CD-R 1以下を格納しております。
  • マニュアル
  • BACnet通信仕様書
  • ユーザ様ご登録用紙
  • ご用意いただくもの

    品名 数量 用途
    LANケーブル 1 本製品とModbusシステムを接続するために使用します。
    ※クロス・ストレートどちらも使用可能です。
    設定用PC 1 本製品の設定を行うためのPCです。
    ※Webサーバーを内蔵しており、LANケーブルで本製品とPCを接続することでIE(InternetExplorer)経由での設定が可能です。

    一般仕様


    項目 仕様
    外部インターフェースRJ45×1(Modbus通信および設定用)
    ※10BASE-T/100BASE-TX/1000BASE-T
    Modbus入出力点数 950
    消費電流 0.5A
    外形寸法 25mm(H)×91.9mm(W)×114.8mm(D)
    質量 175g ※アンテナを含む
    設置方法DINレールに設置

    使用環境条件

    項目 仕様
    使用周囲温度 -20~60℃
    使用周囲湿度 20~80%RH ※結露なきこと
    保存周囲温度 -30~70℃
    保存周囲湿度 20~90%RH ※結露なきこと
    使用雰囲気 腐食性ガスがなく、じんあいがひどくないこと
    使用標高 2,000m以下
    設置場所 制御盤内
    ノイズ耐量 IEC61000-4-2規格準拠
    IEC61000-4-4規格準拠

    単位:mm

    本体ユニット

    フライヤー ダウンロード

    製品 ダウンロード
    BAS20・BMS20

    技術資料
