ミスター省エネ接続用
 BACnet/IPゲートウェイ装置

型名 BAS20
納期 別途ご相談
概要 セイコーインスツル様の無線センサーシリーズ 「ミスター省エネ」をBACnet/IPに接続するゲートウェイ装置です。ミスター省エネをBACnet/IPで監視・制御することができます。

特長

  • 1台で最大50台のセンサーと接続可能
  • 対応センサーを自動認識可能
  • 常に各センサーの最新値を保持
  • EventやCOVによる値の変化通知も可能
  • IPv6に対応
  • 内蔵Webサーバで簡単設定
  • 国内で使用されているBACnet規格に対応

できること

  • センサーから無線で受信したデータ情報を、紐付けされたBACnetオブジェクトのPresentValueまたはFeedbackValueにセット
  • BACnet経由で書き込まれたBACnetオブジェクトのPresentValueまたはValueSetの値を、紐付けされたセンサーのデータ情報として無線で書込み
  • COV/EVENT機能にて、値の変化や異常などの情報を通知

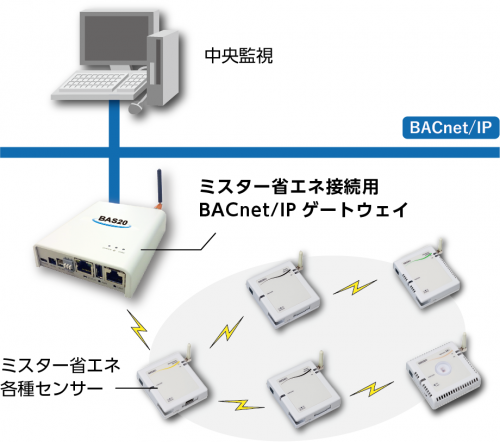

システム構成

納品物


項目 数量 内容
本体ユニット 1 BAS20の本体です。
ACアダプター1本製品に電源を供給するためのものです。
外部アンテナ1ミスター省エネと接続するためのものです。
CD-R 1以下を格納しております。
  • マニュアル
  • BACnet通信仕様書
  • ユーザ様ご登録用紙
  • ご用意いただくもの

    品名 数量 用途
    LANケーブル 1 本製品とBACnetシステムを接続するために使用します。
    ※クロス・ストレートどちらも使用可能です。
    設定用PC 1 本製品の設定を行うためのPCです。
    ※Webサーバーを内蔵しており、LANケーブルで本製品とPCを接続することでIE(InternetExplorer)経由での設定が可能です。

    一般仕様


    項目 仕様
    外部インターフェースRJ45×1(BACnet通信および設定用)
    ※10BASE-T/100BASE-TX/1000BASE-T
    BACnet入出力点数 950
    消費電流 AC4.75~5.25V 660mA
    外形寸法 25mm(H)×91.9mm(W)×114.8mm(D)
    質量 175g ※アンテナを含む
    設置方法DINレールに設置

    使用環境条件

    項目 仕様
    使用周囲温度 -20~60℃
    使用周囲湿度 20~80%RH ※結露なきこと
    保存周囲温度 -30~70℃
    保存周囲湿度 20~90%RH ※結露なきこと
    使用雰囲気 腐食性ガスがなく、じんあいがひどくないこと
    使用標高 2,000m以下
    設置場所 制御盤内
    ノイズ耐量 IEC61000-4-2規格準拠
    IEC61000-4-4規格準拠

    BACnet規格


    規格 対応
    ANSI/ASHRAE Standard 135-2004
    ANSI/ASHRAE Standard 135-2010
    ANSI/ASHRAE Standard 135-2012
    IEIEJ-P-0003:2000
    IEIEJ-P-0003:2000アデンダムa
    IEIEJ-G-0006:2006アデンダムa
    IEIEJ-G-0006:2017

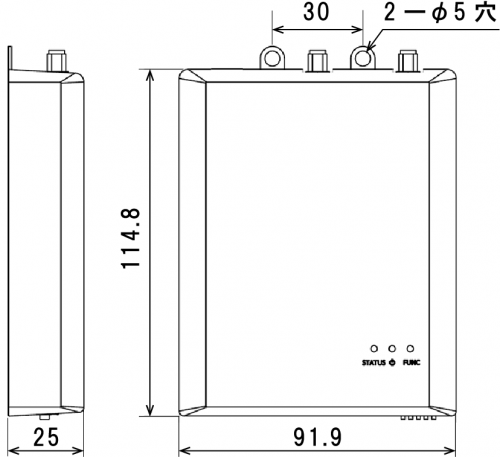

    単位:mm

    本体ユニット
