BACnet/IP-BACnet MS/TP変換ゲートウェイ装置
| 型名 | BB760M-S |
| 納期 | ご発注後2週間（標準納期） |
| 発売 | 2018年8月 |
| 概要 | BACnet/IP プロトコルと BACnet MS/TP プロトコルの変換用ゲートウェイ装置です。 |
| 規格 | RoHS |
特長
- 中央監視側・設備側の区別なく、双方向に接続可能
- 内蔵Webサーバで簡単設定、設定ツールは不要
- 電源が遮断された場合にも、BACnet オブジェクトのプロパティ情報を保持
- IPv6に対応
- 国内の主要なBACnet規格に対応
できること
- BACnet/IP側で受信した値を、割付されたBACnet MS/TP側のオブジェクトの
PresentValueまたはFeedBackValueプロパティにセット - BACnet/IP側に書込まれたBACnetオブジェクトのPresentValue
またはValueSetプロパティを割付されたBACnet MS/TP側の
他BACnetデバイスにも書込み可能 - 他デバイスとオブジェクトを対応づけて割付設定可能
納品物
| 項目 | 数量 | 内容 |
|---|---|---|
| 本体ユニット | 1 | BB760M-Sの本体です。 |
| 電池ユニット | 1 | バックアップ用の電池ユニットです。 |
| 電池ユニット 接続用コネクタ |
1 | 本体ユニットと電池ユニットを接続するためのコネクタです。 |
| 電源コネクタ | 1 | 本製品と電源を接続するためのものです。 製品に装着された状態で出荷いたします。 |
ご用意いただくもの
| 品名 | 数量 | 用途/詳細 |
|---|---|---|
| 電源（DC24V) | 1 | 本体ユニットに電源を供給するためのものです。 |
| 設定用PC | 1 | 設定用WEBブラウザ※（Edge、Chrome）に接続し、 本製品の設定を行うためのPCです。 ※古いユニットは、IEしかサポートしていない製品もあり、 それを設定するためには【EdgeのIEモード】でアクセスする 必要があります。詳細はニュースをご参照ください。 |
| LANケーブル | 1 | 本製品とPCを接続するために使用します。 ※クロス・ストレートどちらも使用可能です。 |
一般仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| Ethernet | RJ45 2ポート（Webブラウザ×1、BACnet用×1） | ||
| データ転送速度 | 100/10Mbps | ||
| 通信モード | 全二重／半二重 | ||
| 転送方法 | ベースバンド | ||
| RS485 | 1ポート（BACnet MS/TP通信用×1） | ||
| 最大接続台数 | 同一セグメント内32台（本製品を含む） | ||
| 終端機能 | 設定によりON/OFF可能な終端抵抗を内蔵 | ||
| 内部メモリ | 2MB | ||
| 電源 | DC24V | ||
| 消費電流 | 0.35A（設計値） | ||
| バックアップ | 付属の電池ユニットにより無通電状態のデータ保持が可能 | ||
| 外形寸法 （コネクタ含む） |
本体ユニット | 105mm（H）×35mm（W）×114.5mm（D） | |
| 電池ユニット | 99mm（H）×22.6mm（W）×91.1mm（D） | ||
| 質量 | 本体ユニット | 180g | |
| 電池ユニット | 74g | ||
| 設置方法 | DINレール上に設置 | ||
使用環境条件（本体ユニット）
| 項目 | 仕様 |
|---|---|
| 使用周囲温度 | 0～55℃ |
| 使用周囲湿度 | 10～90%RH ※結露なきこと |
| 保存周囲温度 | -20～75℃ |
| 保存周囲湿度 | 10～90%RH ※結露なきこと |
| 耐ノイズ性 | IEC61000-4-4に準拠、2KV（電源ライン） |
| 使用雰囲気 | 腐食性ガスがないこと |
| 使用標高 | 2,000ｍ以下 |
| 設置場所 | 制御盤内 |
| オーバーボルテージカテゴリ | Ⅱ以下 |
| 汚染度 | 2以下 |
| 装置クラス | Class Ⅰ |
使用環境条件（電池ユニット）
| 項目 | 仕様 |
|---|---|
| 使用周囲温度 | -5～55℃ |
| 使用周囲湿度 | 40～80%RH ※結露なきこと |
| 保存周囲温度 | -20～80℃ |
| 保存周囲湿度 | 40～80％RH ※結露なきこと |
| 使用雰囲気 | 腐食性ガスがなく、じんあいがひどくないこと |
| 使用標高 | 2,000ｍ以下 |
| 設置場所 | 制御盤内 |
| オーバーボルテージカテゴリ | Ⅱ以下 |
| 汚染度 | 2以下 |
BACnet規格
| 名称 | 対応 |
|---|---|
| ANSI/ASHRAE Standard 135-2004 | ✔ |
| ANSI/ASHRAE Standard 135-2010 | ✔ |
| ANSI/ASHRAE Standard 135-2012 | ✔ |
| IEIEJ-P-0003:2000 | |
| IEIEJ-P-0003:2000アデンダムa | ✔ |
| IEIEJ-G-0006:2006アデンダムa | ✔ |
| IEIEJ-G-0006:2017 | ✔ |
BACnetオブジェクト登録数
| 名称 | 対応 |
|---|---|
| 入出力系オブジェクト （AI/AO/AV/BI/BO/BV/MI/MO/MV/AC/計量の合計） |
最大500点 |
| Calendorオブジェクト | 最大150点 |
| Scheduleオブジェクト | 最大50点 |
| TrendLogオブジェクト | 最大50点 |
| NotificationClassオブジェクト | 最大10点 |
| Deviceオブジェクト | 1点固定 |
サポートオブジェクト
| オブジェクト | 略号 | ANSI/ASHRAE Standard 135-2010 | ANSI/ASHRAE Standard 135-2004 | IEIEJ-P-0003:2000アデンダムa | IEIEJ-G-0006:2006アデンダムa |
|---|---|---|---|---|---|
| Accumulator Object Type | AC | ● | ● | ● | |
| Analog Input Object Type | AI | ● | ● | ● | ● |
| Analog Output Object Type | AO | ● | ● | ● | ● |
| Analog Value Object Type | AV | ● | ● | ● | ● |
| Binary Input Object Type | BI | ● | ● | ● | ● |
| Binary Output Object Type | BO | ● | ● | ● | ● |
| Binary Value Object Type | BV | ● | ● | ● | ● |
| Calendar Object Type | CA | ● | ● | ● | ● |
| Device Object Type | DV | ● | ● | ● | ● |
| Multi-state Input Object Type | MI | ● | ● | ● | ● |
| Multi-state Output Object Type | MO | ● | ● | ● | ● |
| Multi-state Value Object Type | MV | ● | ● | ● | ● |
| Notification Class Object Type | NC | ● | ● | ● | ● |
| Schedule Object Type | SC | ● | ● | ● | ● |
| Trend Log Object Type | TL | ● | ● | ● | ● |
| 計量 Object Type | 計量 KR | ● |

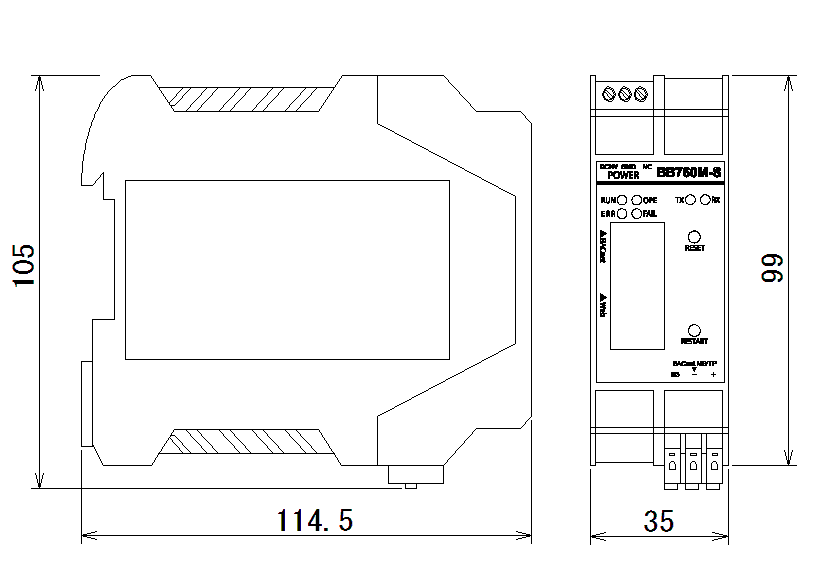

単位：mm
本体ユニット
電池ユニット
